Eine Telefonanalge
Wie es so ist, irgendetwas fehlt immer …

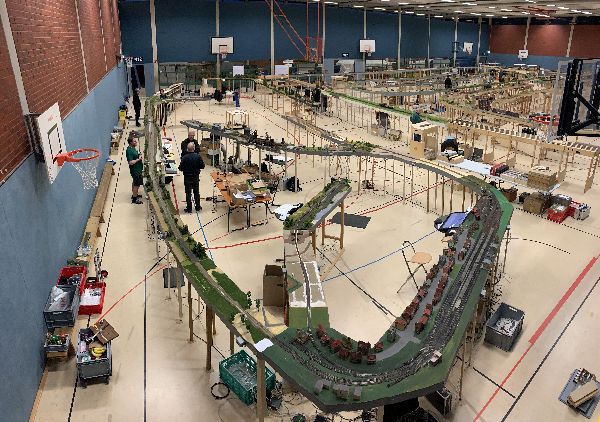

… in diesem Fall hatte bei der FREMO-Convention in Rheda 2023 für das Arrangement der Spur-N eine Telefonanlage gefehlt.
Für das Arrangement sollten 8 Telefone in Betrieb genommen werden, alle an einer Fritz!Box 7412. Es sollten 3 Dect-Telefone, 4 Cisco 7962 und ein Analog-Telefon zum Einsatz kommen. Mehr Geräte hatte ich zu diesem Zeitpunkt nicht.
Das hat auch relativ gut funktioniert, leider haben einzelne Cisco's nach ein paar Minuten einen Reboot gemacht, und bis die dann wieder angemeldet waren, hat es etwas gedauert.
Schnell stand fest, dass es mit der Fritz!Box und mit 8 Geräte nicht weiter geht. Das Limit liegt bei der Fritz!Box, diese kann nur 6 Dect oder/und 10 (?) IP-Telefone und zusätzlich 1 analoges Gerät verwalten. Gleichzeitig, und das ist das eigentliche Manko, können nur 4 Gespräche geführt werden.
Dann habe ich mich umgeschaut und den LANCOM 884VA-Route für wenig Geld bei ebay gefunden. Dieser kann bis zu 40 VoiP-Telefone verwalten, gleichzeitige Gespräche liegt bei min. 10 (das hängt dann auch von der Bandbreite ab) und es stehen ein paar Funktionen wie "weiterleiten" und "halten" zur Verfügung. Die Funktion "Konferenz" geht, warum auch immer, nicht.
Aber auch beim nächsten Treffen in Eutin haben sich die Cisco's immer wieder durch einen Neustart an der LANCOM-Anlage ab- und dann wieder angemeldet, solange war natürlich das Gerät nicht erreichbar. Das war schon sehr ärgerlich.
Nach einiger Suche im WWW habe ich dann eine neuere SIP-Firmware gefunden und diese auf die Geräte geladen, danach trat das Rebooten nicht wieder auf. Ein Leistungstest gab es aber bisher nur auf einem Stammtisch-Abend, das nächste Treffen steht noch aus.
Inzwischen habe ich die Telefonanalge auf 6 St. Cisco 7975, 24 St. 7965, davon zwei mit Expansions-Modul, ausgebaut.

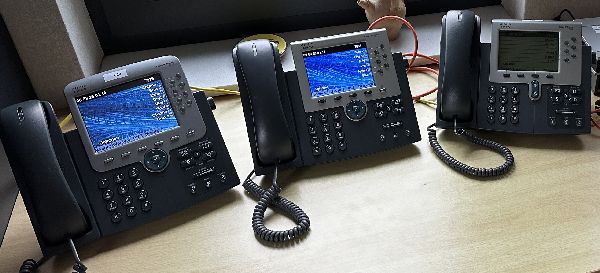

Hier die Geräte
Auf der rechten Seite lassen sich beim 7965/7962 fünf Kurzwahl-Ziele (SpeedDail) definieren, die über eine entsprechende Konfigurations-Datei zugewiesen wird. Beim 7975 sind es davon 7 Kurzwahl-Ziele.

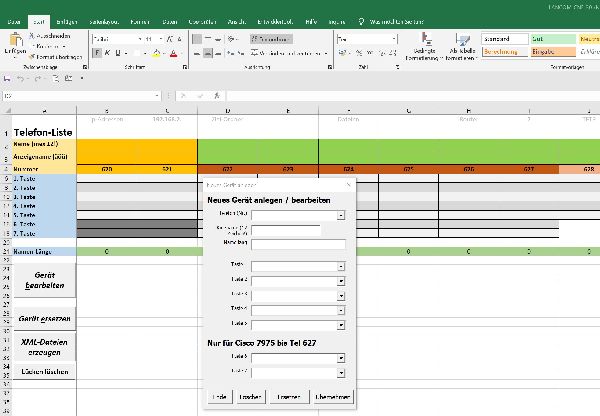

Um dies für ein Treffen flexibel zu erstellen habe ich mir eine Excel-Tabelle mit ein paar Zeilen Code gebastelt, die die Konfigurations-Datei für jedes Gerät erzeugt.
Hier können neben den erforderlichen Paramten wie Router-IP-Adresse auch die Namen der im Arrangement vorhandenen Betriebsstellen zu deren Telefon-Nummer eingegeben werden.
Der untere Teil der Liste ermöglicht nun die Telefon-Nummern/Betriebsstellen-Namen per Liste dort auszuwählen und in der Konfigurations-Datei an entsprechender Stelle anzulegen.
Wird nun auf einem Treffen diese Konfigurations-Dateien mit einem TFTP-Server zur Verfügung gestellt, laden die Telefone Ihre (per MAC-Adresse, der im Datei-Namen enthalten ist) Konfiguration und stellen dem Benutzer die Kurzwahl-Tasten auf der rechten Seite zur Verfügung.
In der Vorbereitungs-Phase zu einem Treffen kann dies bereits erstellt werden. In der Regel reicht es aus, wenn sich große und benachbarte Betriebsstellen untereinander anrufen können. Bisher haben die 5 bzw. 7 Kurzwahltasten dazu ausgereicht. Andere Teilnehmer können natürlich per Eingabe der Telefon-Nummer angerufen werden.
Zur Zeit arbeite ich noch daran, dass eine für das Treffen individuelle Telefon-Liste auf dem Gerät geöffnet und der Teilnehmer dann daraus ausgesucht/angerufen werden kann. Das klappt bisher noch nicht - also um eine ausgedruckte Telefon-Liste komme ich bisher leider noch nicht herum ...
Auch die Uhrzeit und das Datum stehen immer auf dem 26.01.2014 06:40 Uhr - das läuft dann weiter, bis die Telefone eine neue cnf.xml-Datei laden, dann beginnt das wieder ab diesem Datum. Das habe ich nicht weiter untersucht, denn zur Zeit ist es ganz falsch. Ich arbeite auch hier daran, dass die Uhrzeit vom LANCOM-Router übernommen wird. Dann wäre dort zumindest die aktuell Zeit und Datum.
Ideal wäre es natürlich, die Modellzeit des Treffen dort zu haben, aber ich denke, das ist ein nicht lösbarer Wunsch, denn das Datum/Uhrzeit-Update ist zu selten, dass diese Zeit nie mit der Arrangement-Uhr übereinstimmt würde und somit auch keinen Vorteil bringt, dann lieber eine ganz falsche Zeit ...
Update: Halterungen
So, ich habe mal ein bischen Holz passend geschnitten und 3 Varianten gebastelt:
ca. 15° mit einem Keil
ca. 30° mit zwei Keilen
45° mit einer entsprechenden Dreiecksleiste

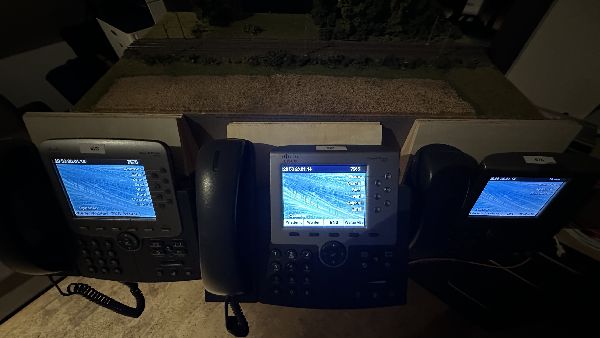

Hier von links nach rechts:
30° mit einem Cisco 7975
45° mit einem Cisco 7965
15° auch mit einem Cisco 7965

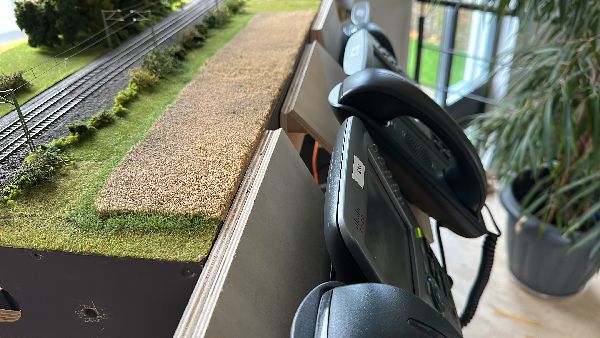

Ungefähr aus der Perspektive, wenn man am Modul steht und dort etwas macht.
Die 45°-Variante ist am besten ablesbar - das ist ja verständlich, baut aber auch am meisten auf, also der Bediener steht dann auch etwas weiter weg vom Modul - dann muß man darauf achten, wo am Modul-Kasten das Telefon angebracht wird, damit sich dies nicht negativ auswirkt.
Ich habe mich entschieden, ein paar 15°-Halterungen zu bauen, manchmal reicht diese Neigung ja, aber eben auch viele der 45°-Variante - vom Holzbedarf ist es egal, man muß das nur anders zuschneiden, damit die obere Kante nicht so aussieht:
Farbe in Ral 7037 (Staubgrau wie der Modulkasten) habe ich hier noch, wenn die Holzarbeiten abgeschlossen sind, werden die Halterungen auch noch in grau angemaltert.
Update 24.11.2023

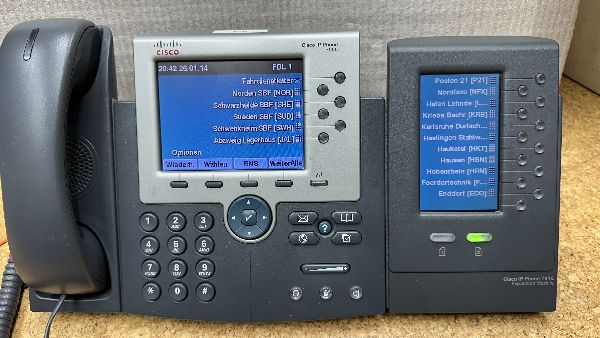

Für einen besseren Komfort habe ich an zwei 7965er das Expansions-Modul 7916 mit bekommen, damit haben diese beiden Geräte nun 30 Direktwahltasten. Ein FDL mit diesem Gerät benötigt keine Telefonliste mehr, er hat alles auf dem Gerät.
Für ein einheitliches Design habe ich den Hintergrund auf ein dunkles türkis geändert, wie diese Expansions-Module auch haben. Mit der hellen Schrift ist das gut lesbar
Update 16.03.2024
Ich habe es hinbekommen, dass eine für das Treffen zusammengestellte Liste der Betriebsstellen mit Telefonen auf jedem Gerät aufgerufen und daraus ausgewählt werden kann, um diesen Teilnehmer direkt anzurufen.
Dazu sind mehrere Schritte erforderlich:
1) eine xml-Datei erstellen, die die erforderliche Konvention erfüllt (siehe Beispiel-Datei)

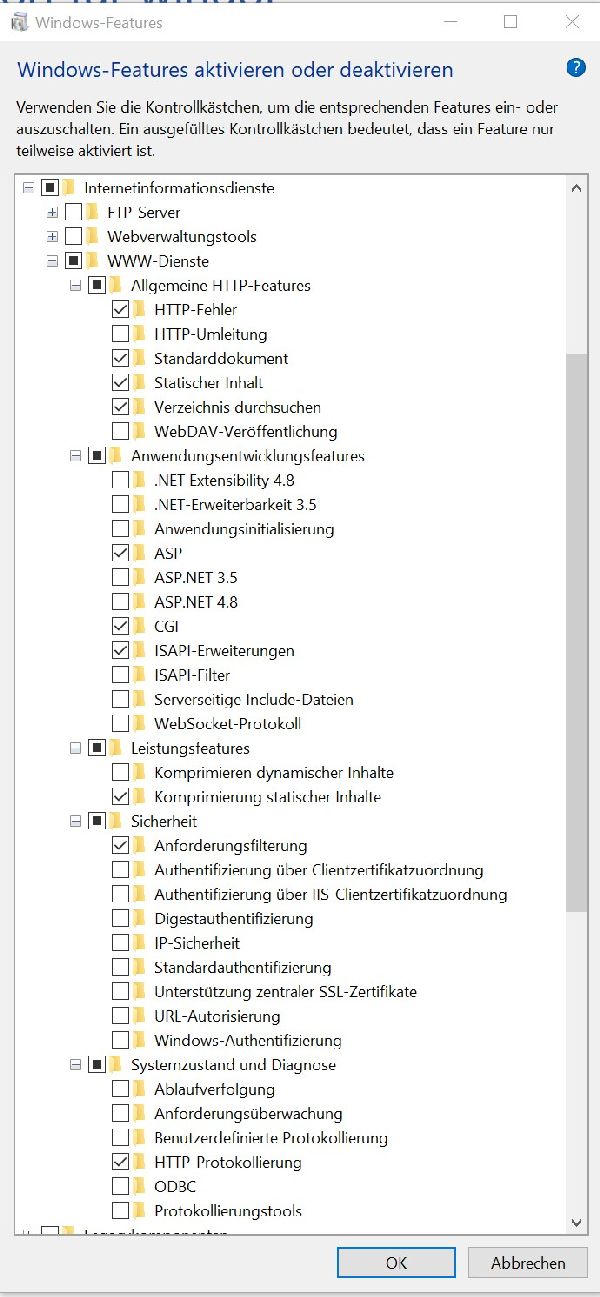

2) Auf einem am gleichen Netzwerk betriebener PC muß der Internet Information Service (IIS) gestartet werden (Microsoft-Dienst, wird mit WIN10 vorinstalliert). Dazu auf dem Windows-Rechner in der Suche "Windows-Features aktivieren" eingeben und ausführen. Es wird ein Fenster mit allen Features, die auf diesem Computer aktiviert sind, aufgebaut.
Diese Einstellungen machen, OK klicken und warten, bis das Feature eingerichtet ist
3) Auf dem Computer wird nun ein neues Verzeichnis angelegt: Auf Laufwerk C: inetpub/wwwroot. Hier wird die directory.xml-Datei hinkopiert. Es kann sein, dass eine Abfrage kommt, das nur mit Admin-Rechten diese Datei dorthin kopiert werden kann - mit fortsetzen bestätigen.
4) die cnf.xml-Datei der Telefone mus mit folgendem Eintrag angepasst werden (die IP-Adresse ist die Adresse des Computers, auf dem die Datei abgelegt ist):
5) Das Gerät muß neu booten, damit die cnf.xml-Datei neu geladen wird (ggf. TFTP-Server dazu starten)
Bei Interesse, wie ich die Telefon-Anlage eingerichtet habe, gebe ich gern Auskunft.
| HowTo | Ich habe auch eine Schritt-für-Schritt-Anleitung geschrieben |
