LocoNet-Dosen 6fach


… für ca. 5€



Für den FREMO braucht man gute Verteiler-LocoNet-Dosen. Ich habe mit 6fach-Verteiler selber gemacht, aus wenigen Bauteilen für kleines Geld …


Was man braucht :


AnzahlArtikelStĂĽck-Preis
1xGehäuse 75 x 50 x 27mm, Pollin 460 007 oder1,35€
1x Gehäuse 75 x 50 x 28mm, Reichelt GEH KS 28 1,50€
6xModularbuchse RJ12 6P6C mit Anschlußlitze Pollin 541 8430,55€
Rest Streifenrasterplatine (6 x 6 Löcher reicht ...) Pollin 440 457
etwasPatex-Kleber, zum Befestigen der Buchsen im Gehäuse


Zunächst muß man den Deckel für die Anschlußbuchsen aussparen. Das muß so gemacht werden, dass man das nur euf einem Gefäuse-Teil machen muß. Die RJ_12-Buchsen werden dann mit etwas Patex


Das Aushärten des Klebers abwarten !

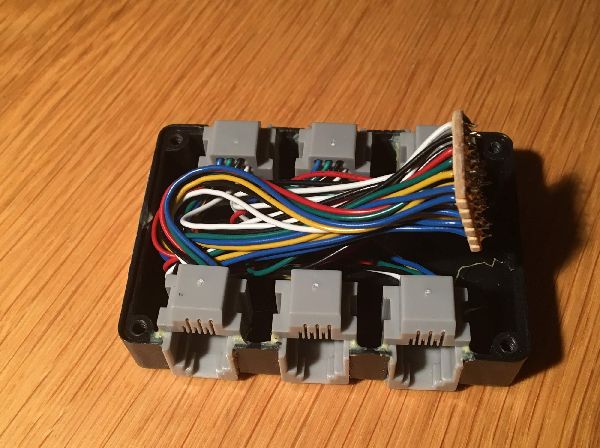

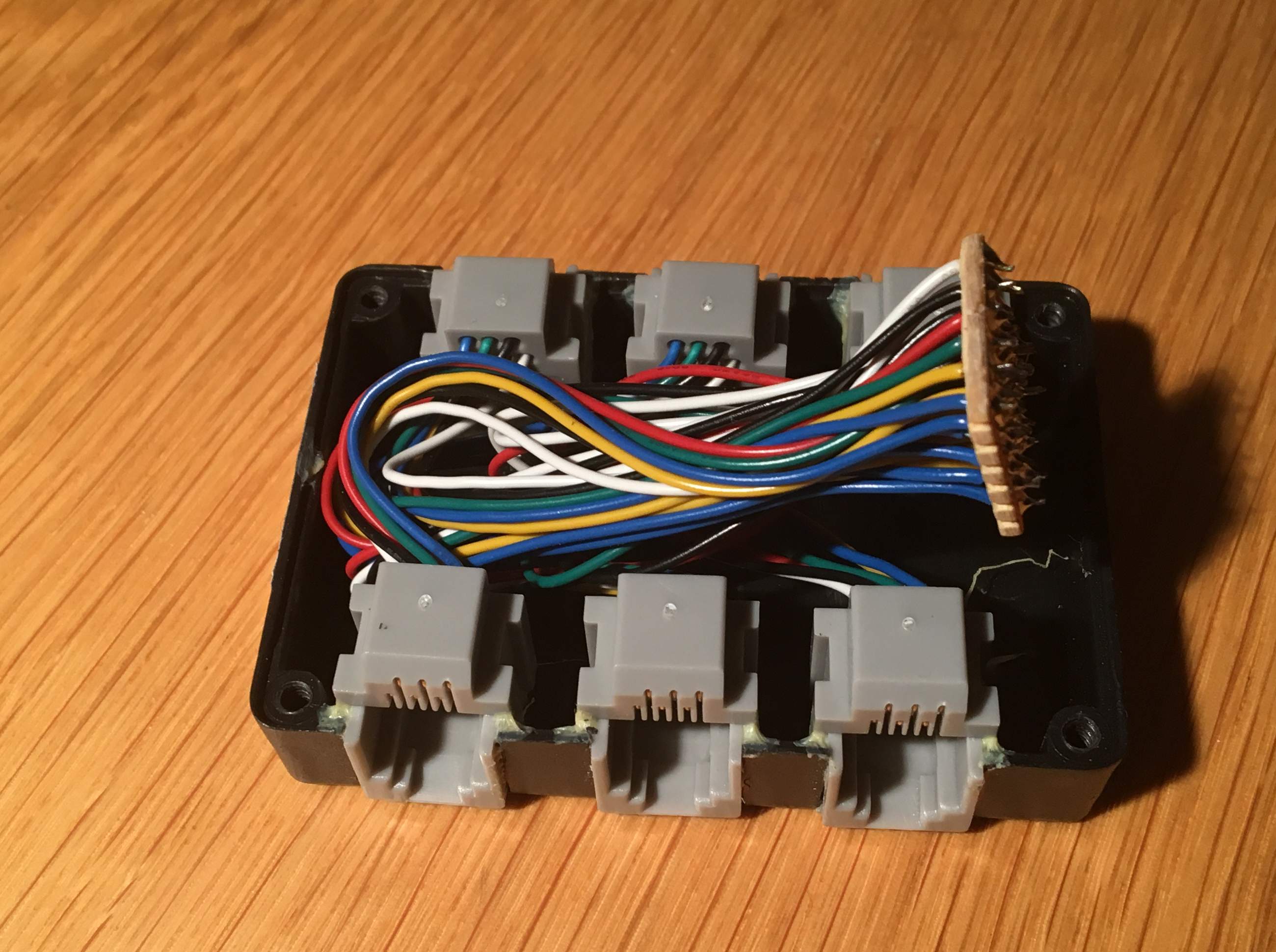

Dann werden die Litzen der RJ_12-Buchsen miteinander verbunden (immer gleiche Farben zusammen). Wenn man das alles ordentlich verlötet hat Prüfen, ob man nicht einen Kuezen hat …

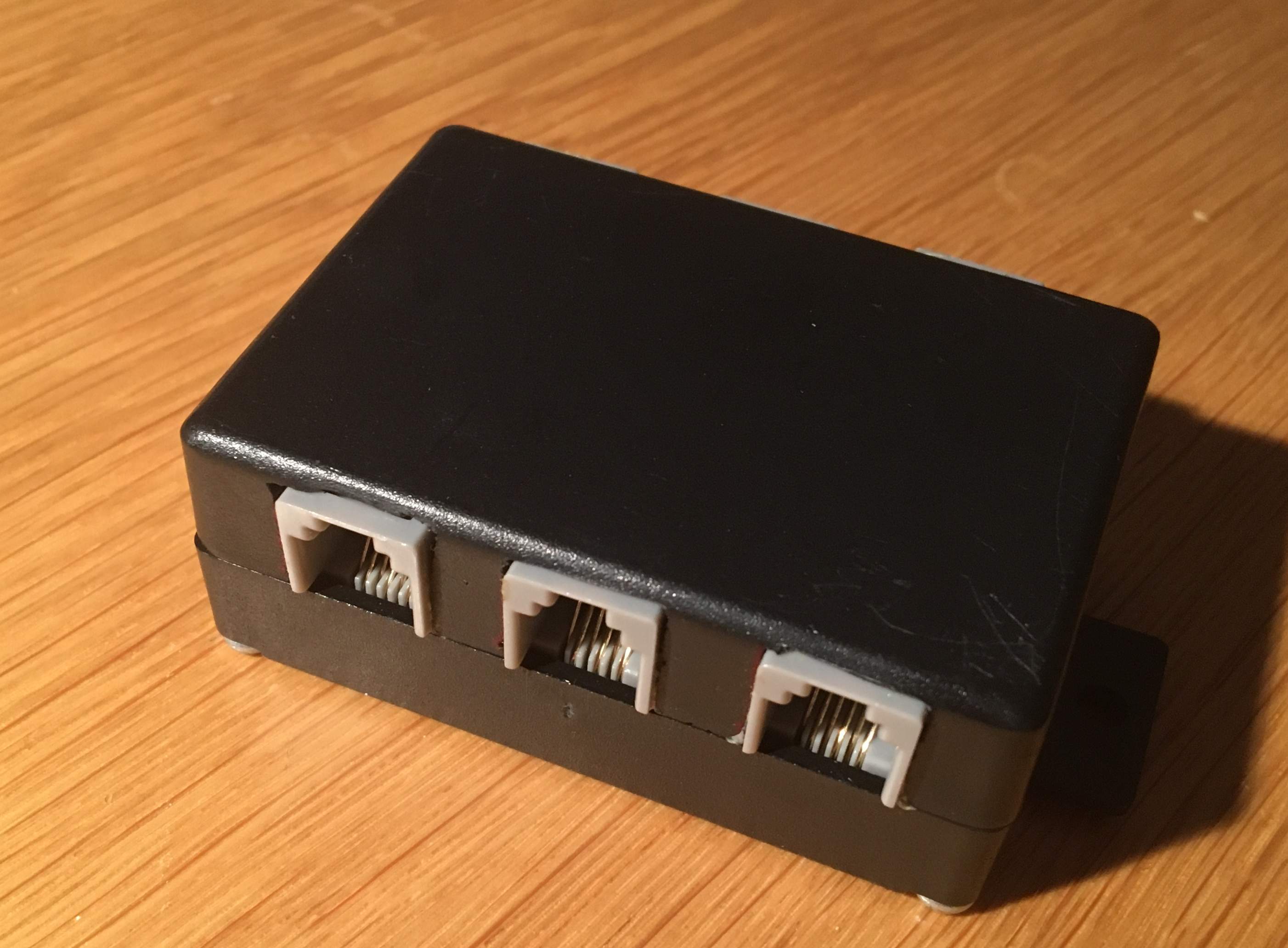

Etwas drücken, dass es alles in das Gehäuse passt, fertig …
