Fredhalter mit LocoNet-Verteiler
Im FREMO-Forum bin ich auf einen Beitrag gestossen, bei dem es um einen 3D-gedruckten Fred(i)-Halter ging. Da ist mir der Gedanke gekommen, hier mit einer kleinen Verteilerplatine mit RJ12-Buchsen einen LocoNet-Verteiler zu integrieren.

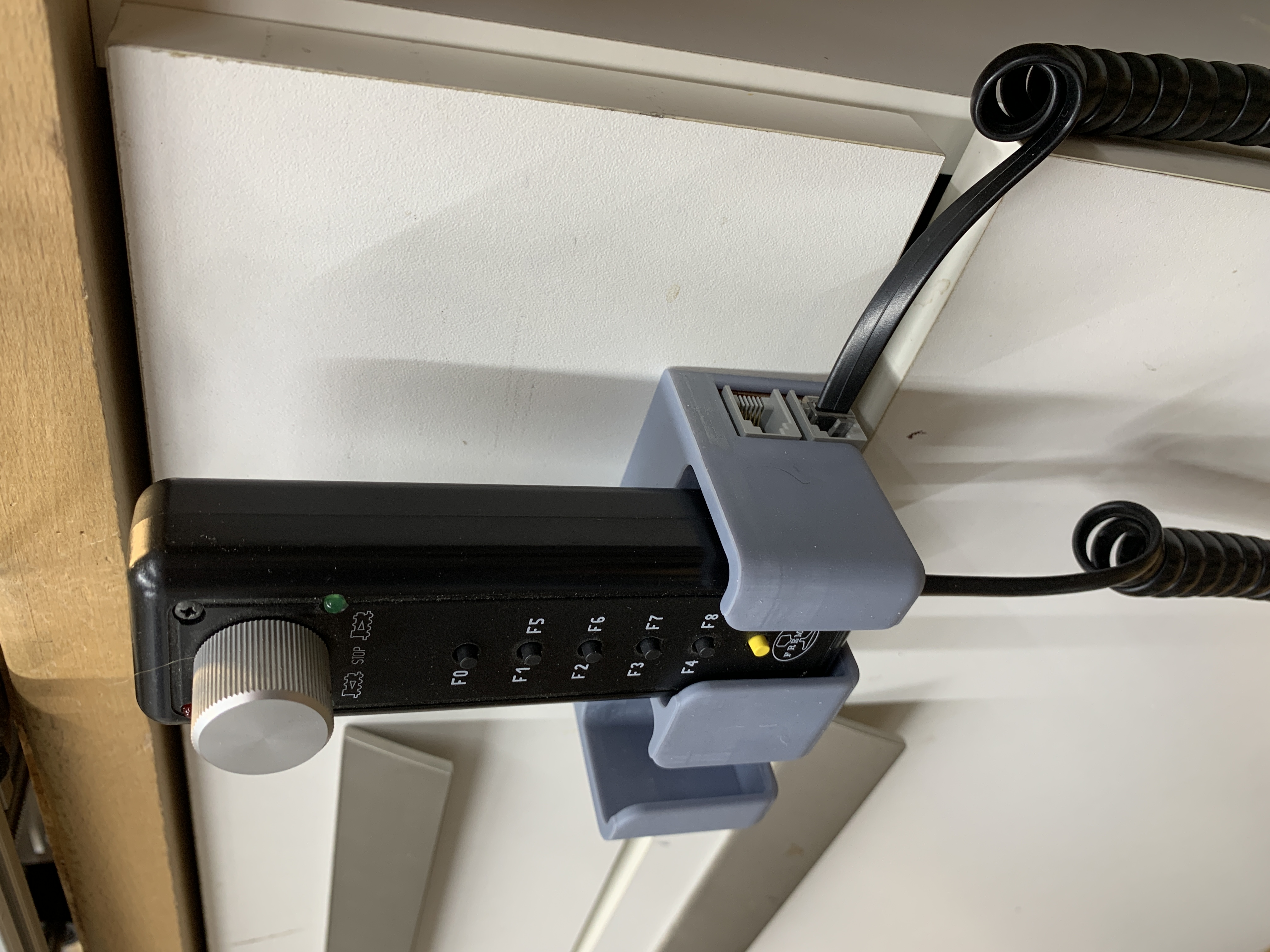

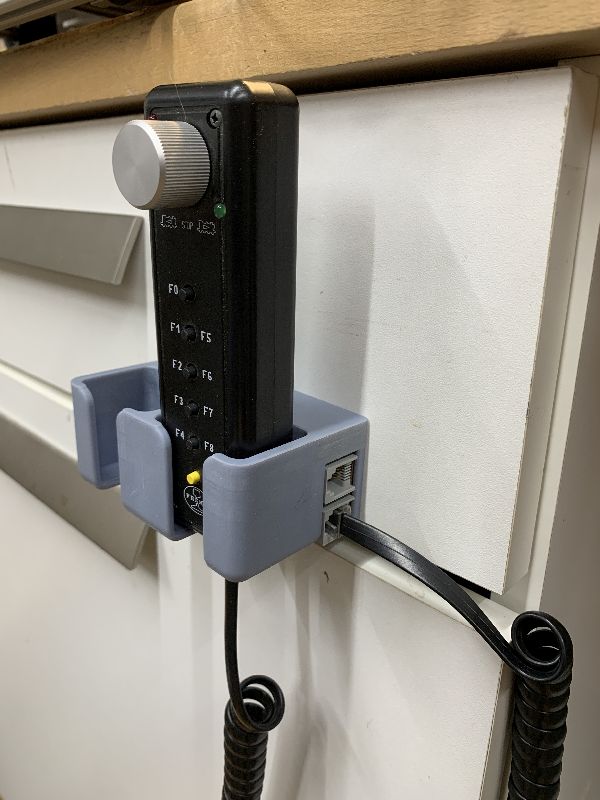

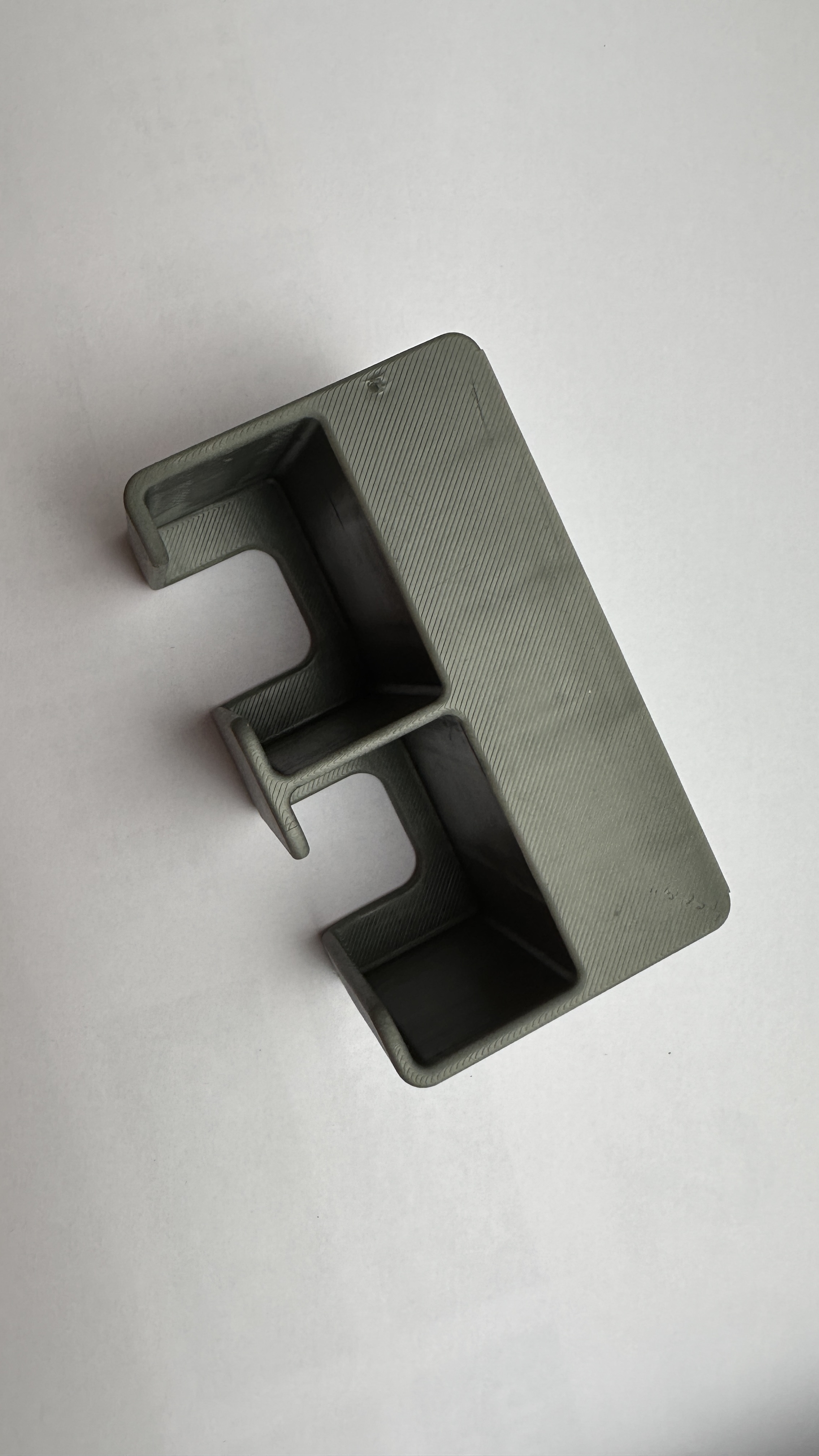

Dies ist der erste Versuch, hier noch mit einem Dummy als Verteiler-Platine

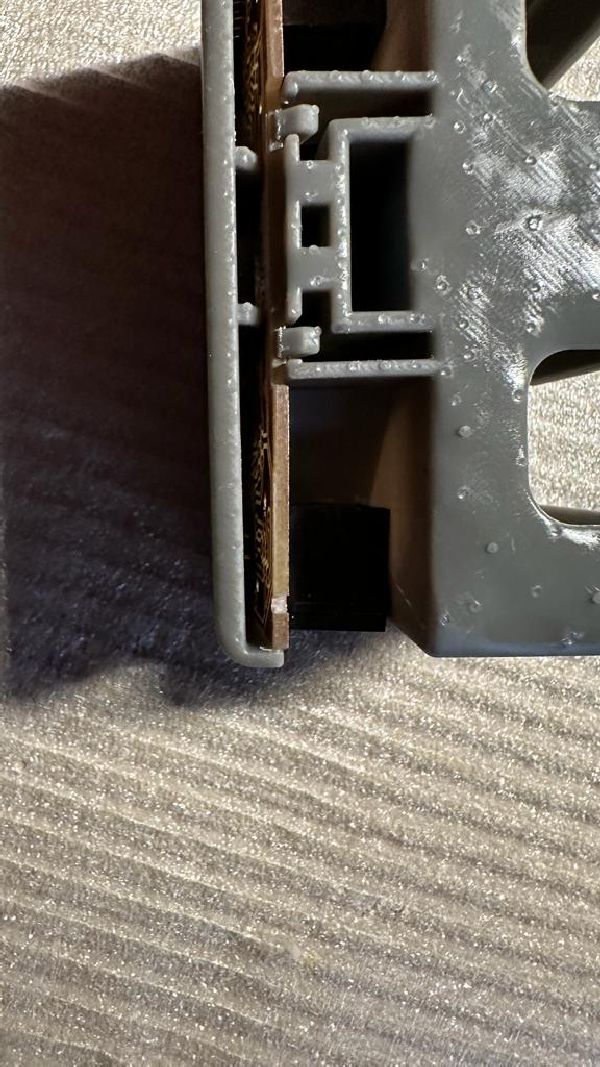

Dabei sind ein paar Kleinigkeiten aufgefallen, die noch angepasst werden. Das Design der Leiterkarte ist nun so, dass sie im Halter einrastet.

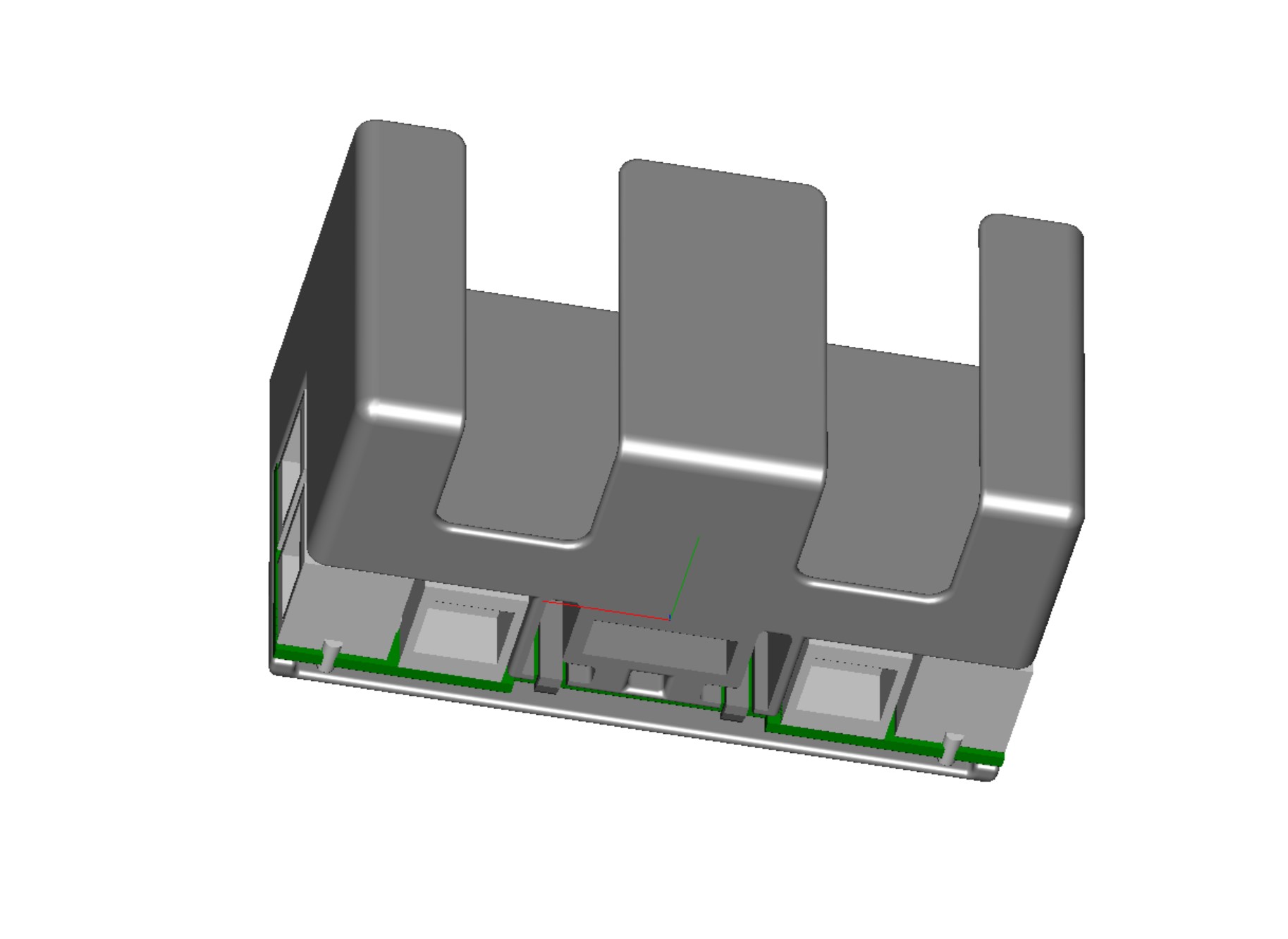

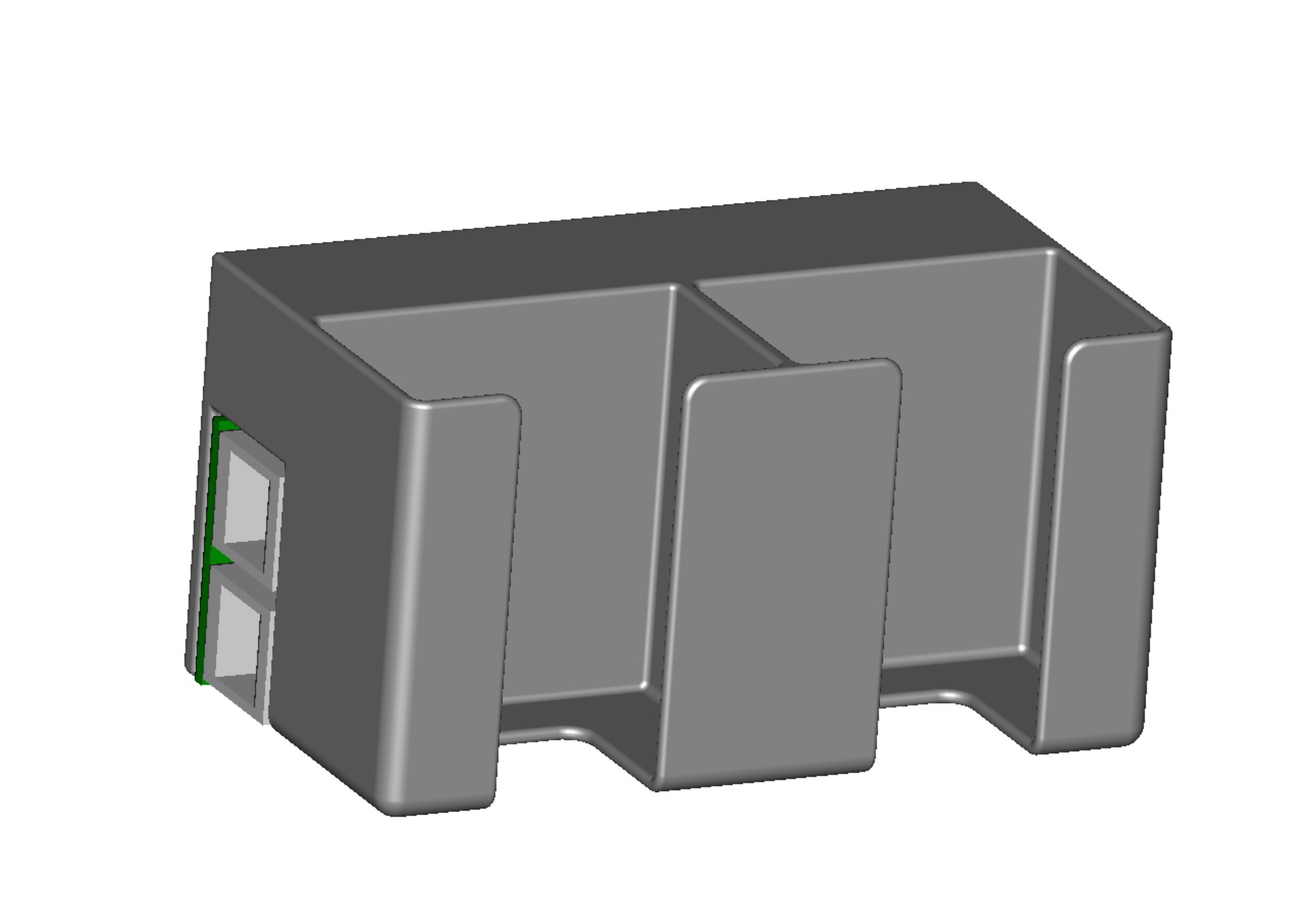

Hier das Design …

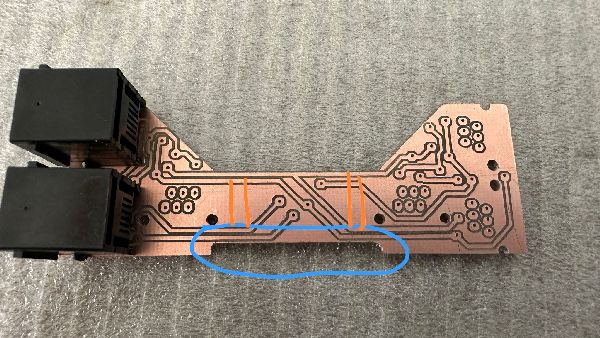

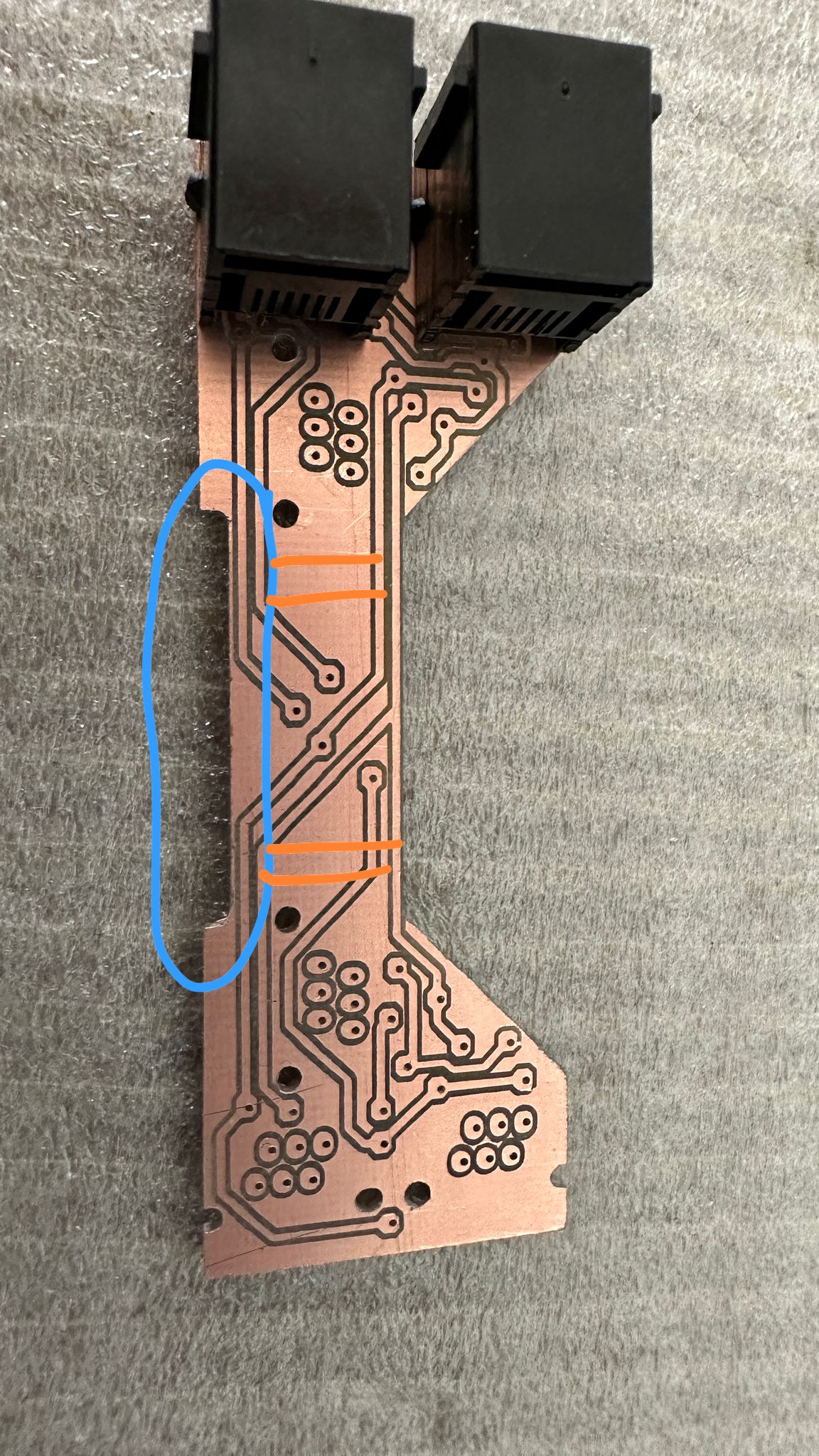

Ich habe dann noch etwas mehr Platz für die Leiterkarte schaffen müssen, die Durchkontaktierungen habe ich in einen Bereich neben den Rasthaken verschoben, damit da nichts beschädigt wird.
Dies ist der finale Stand, diese Leiterkarten habe ich nun bestellt …
Update 23.07.2023

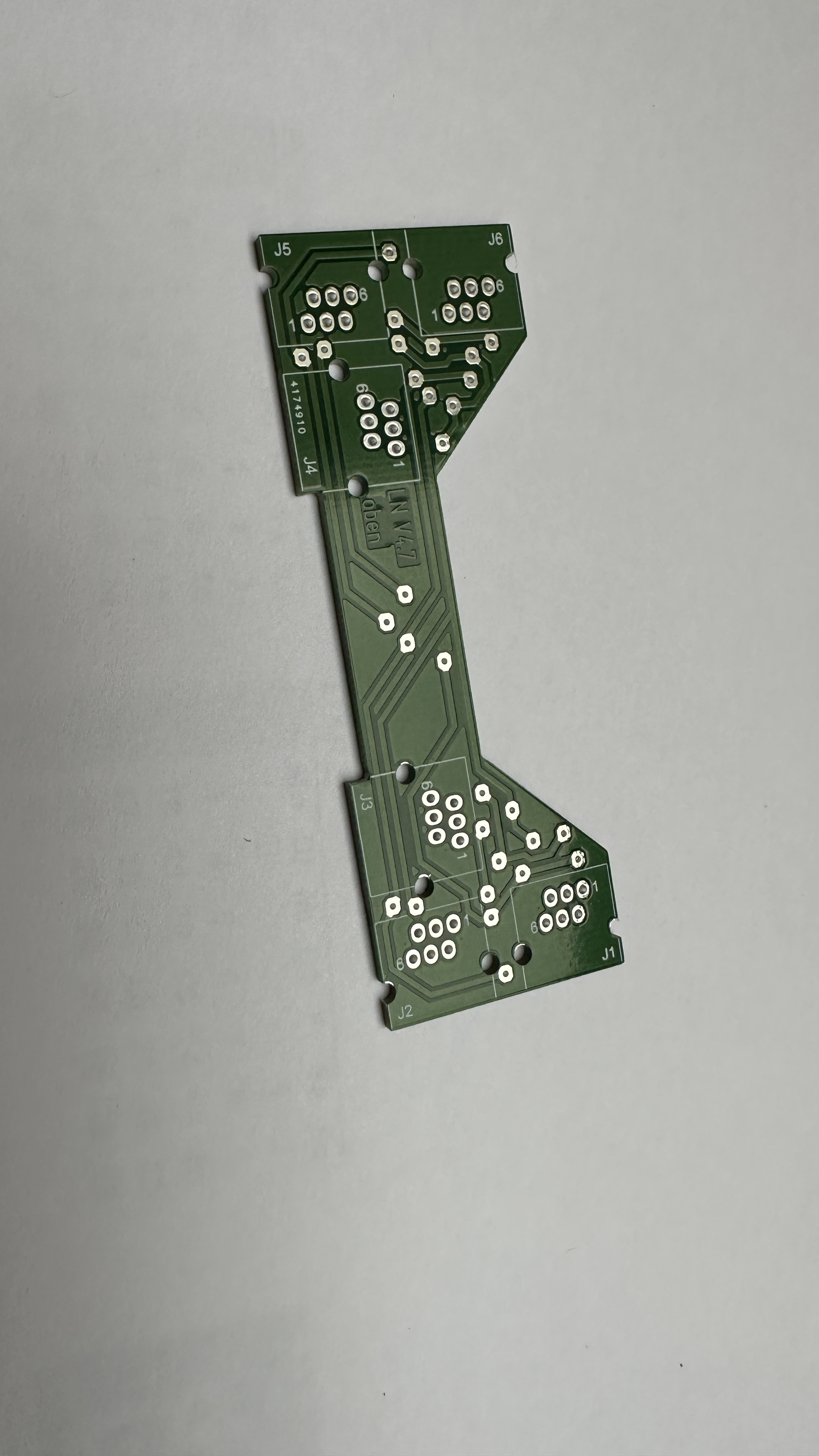

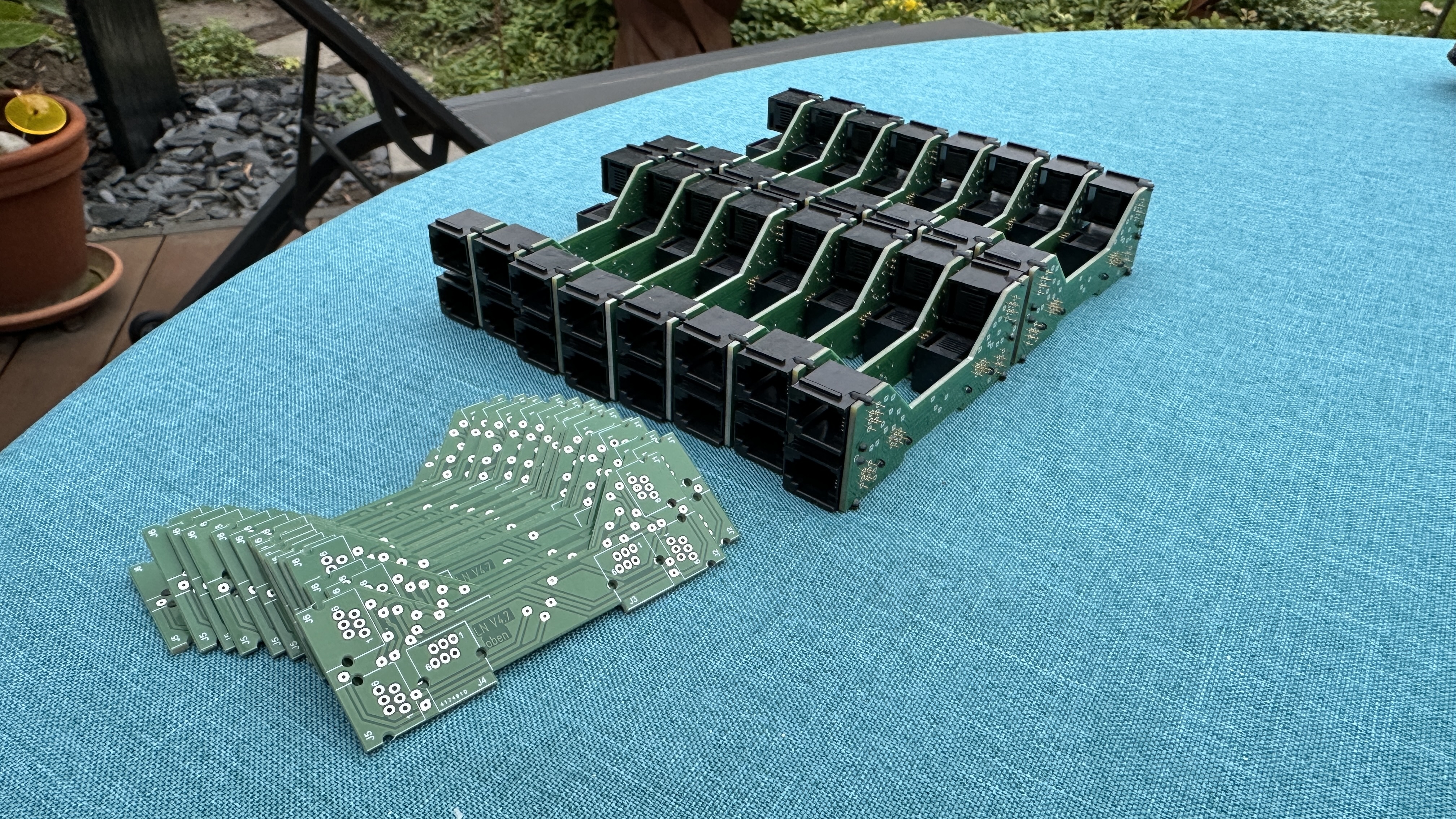

Nachdem dann die Platinen aus China gekommen sind …

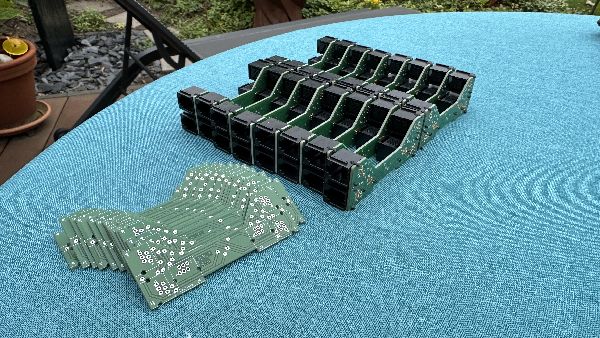

… kann die Kleinserie aufgelegt werden

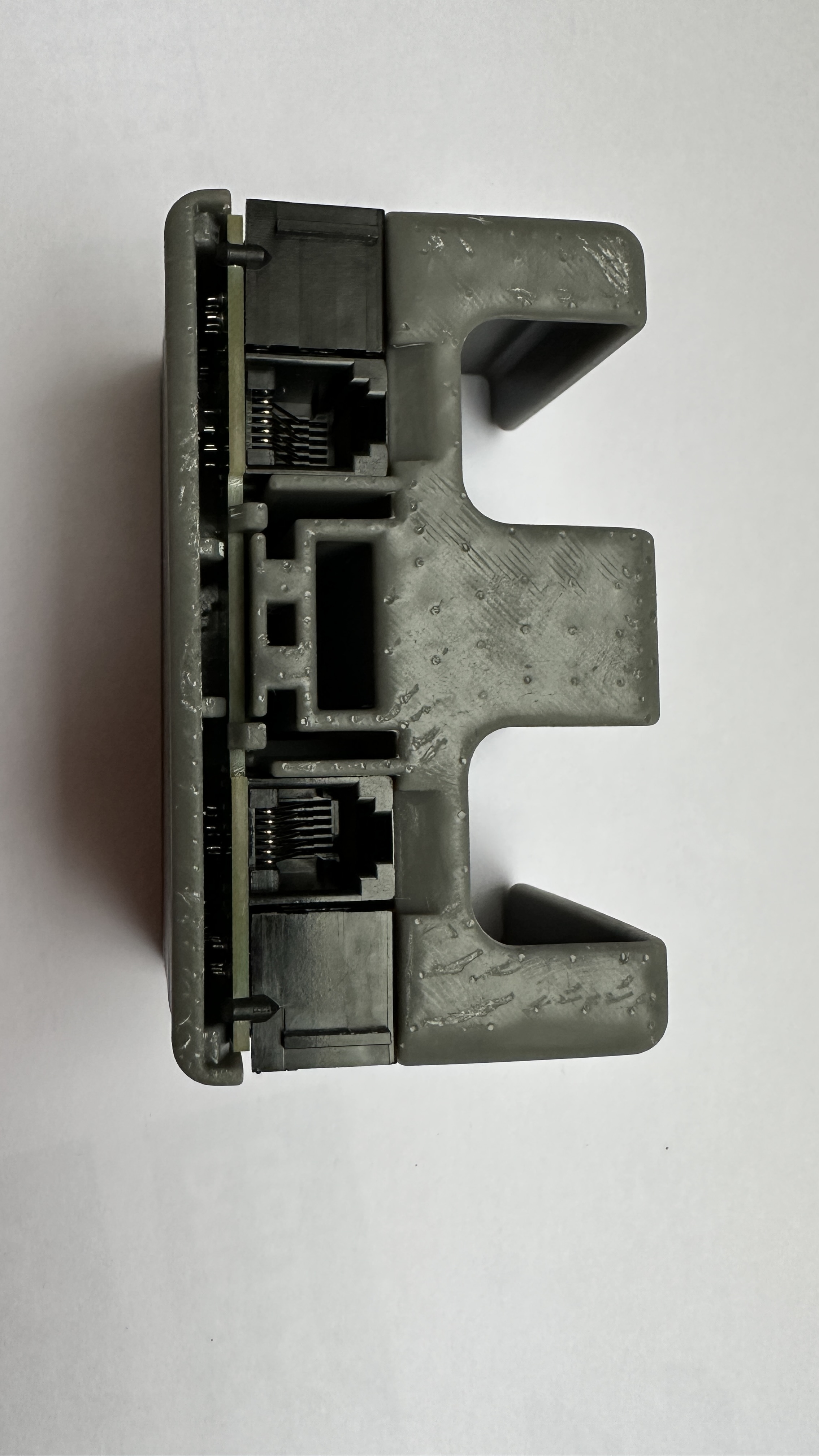

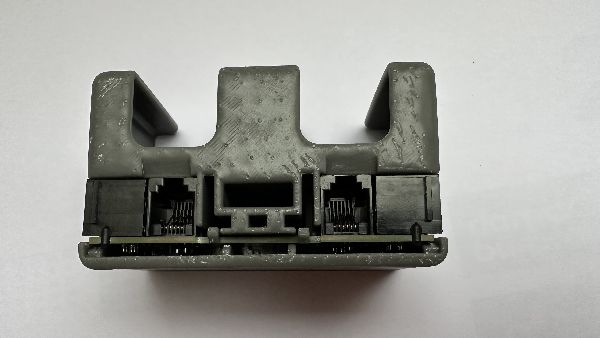

Ein paar kleine Anpassungen habe ich dann noch eingebracht, nun ist es final.

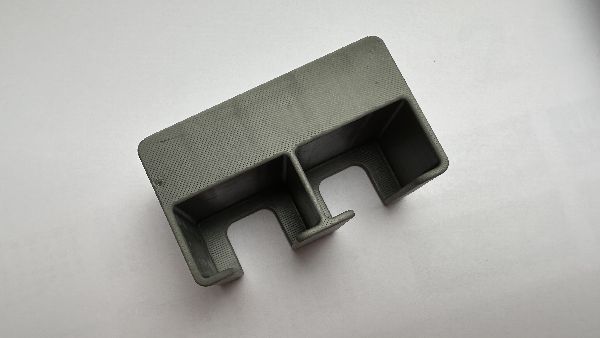

Ein weitere Abstützrippe hinzu, für das leichtere Entrasten des FRED(i)-Kabel eine kleine Schräge hinzu …
Bei Interesse sende ich gern die STL- und Gerber-Dateien zu. Ich habe auch noch ein paar Teile aus den ersten Versuchen hier liegen, vielleicht wird man sich einig ;-)
