Der Fuchs-Bagger

Ich hatte ja das Modul "Harry's Schrottplatz" gestaltet, aber irgendwie fehlt da ein Bagger, der den Schrott von oder auf die Wagen verlädt. Im Internet gesucht, aber nur ein Modell von Marks gefunden - das ist nicht immer verfügbar und auch ziemlich kostspielig.

Lange Reder - kurzer Entschluß: Ich mach' mir meinen eigenen Bagger im 3D-Druck. Also ran an das Projekt "Fuchs-Bagger"

Hier mit kleinem Haus, unten mit hohem Haus

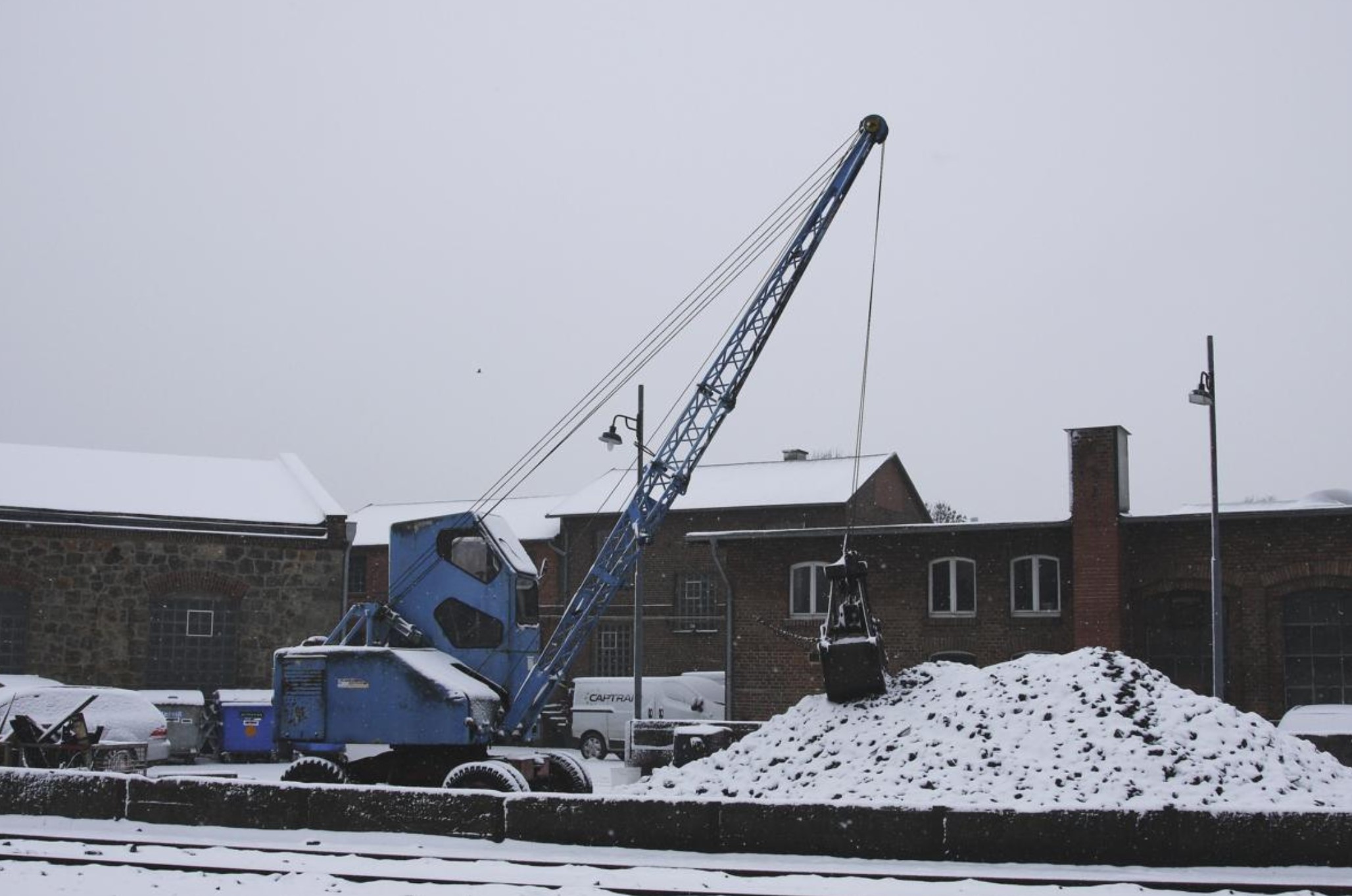

So soll er dann mal ausehen …

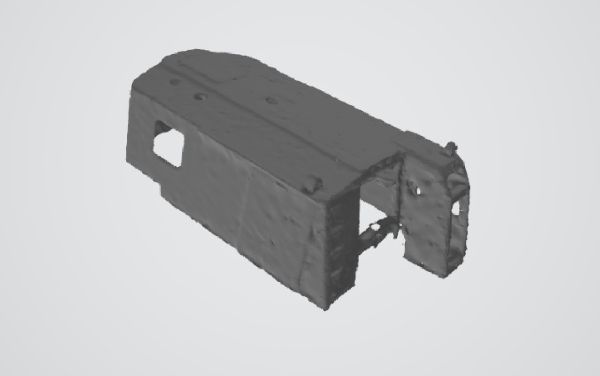

Wie wäre es, wenn man sich einen Bagger einscannt? Ich habe das mit meinen Mitteln versucht und folgendes Ergebnis erreicht.

download

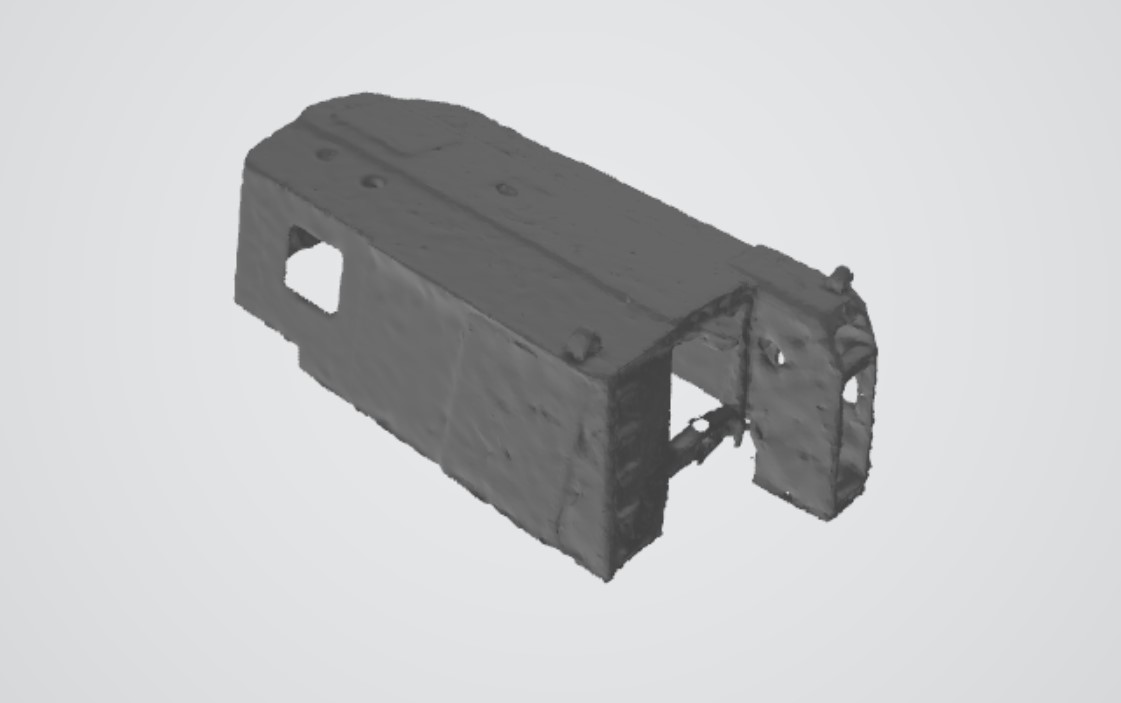

Hier als 3D-Modell eines anderen Modells, war ja nur der Versuch, ob das zielführend ist, es ist mit Windows 3D-Viewer (wird mit Win10 installiert) zu öffnen

Das hat eigentlich ganz gut funktioniert, aber ich habe damit "nur" die Außenhülle des Objekt bekommen, also hier wäre noch ganz viel Arbeit zu leisten, damit das dann gedruckt werden kann. Auch die Oberfläche ist doch etwas unruhig geworden, wollte man das Glätten, wäre das auch nur mit einem manuellen Eingriff in die 3D-Daten möglich.

Nach einiger Überlegung bin ich dann zum Entschluß gekommen, dass es das einfachste ist, ein H0-Modell nachzukonstruieren und dann skalliert für N auszudrucken.

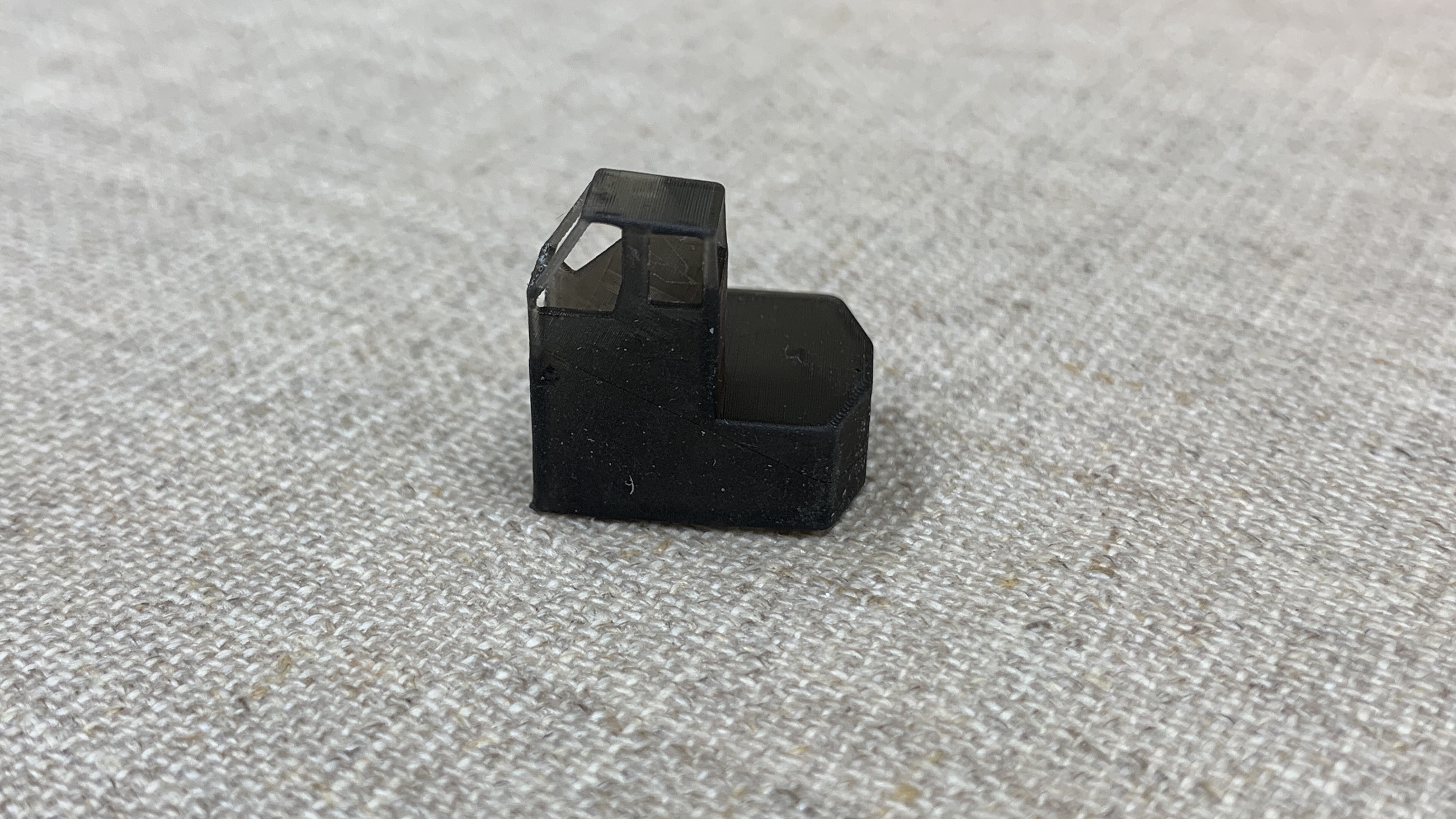

Das ist die erste Konstruktion, die habe ich dann auch gedruckt, um zu schauen, ob die Wandstärken etc. realisierbar sind

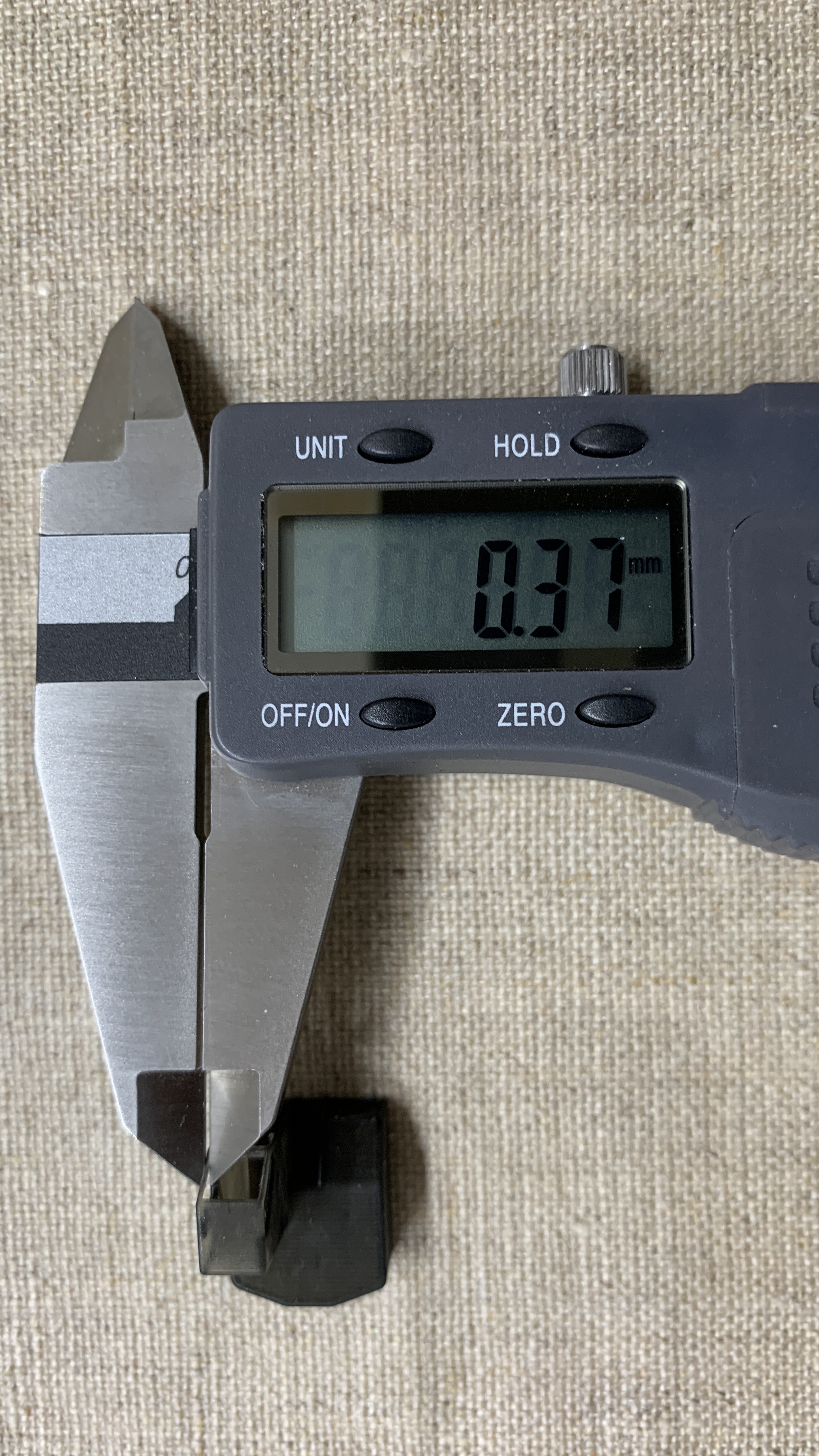

Wow - das sind schon beeindruckende Detaillierung/Wandstärken

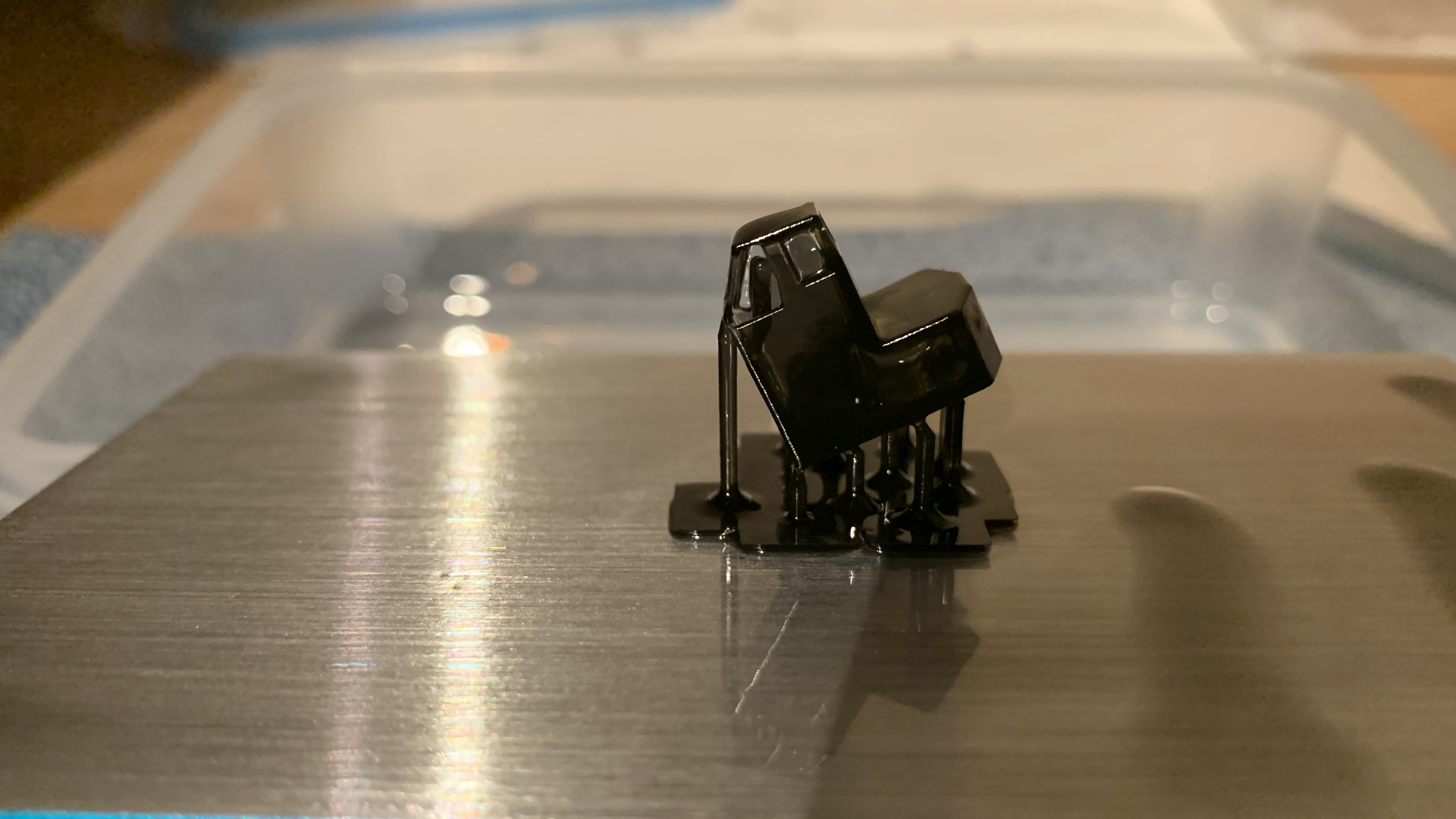

Obwohl ich schwarzes Resin genommen habe, schimmert es durch, so dünn sind die Wände geworden

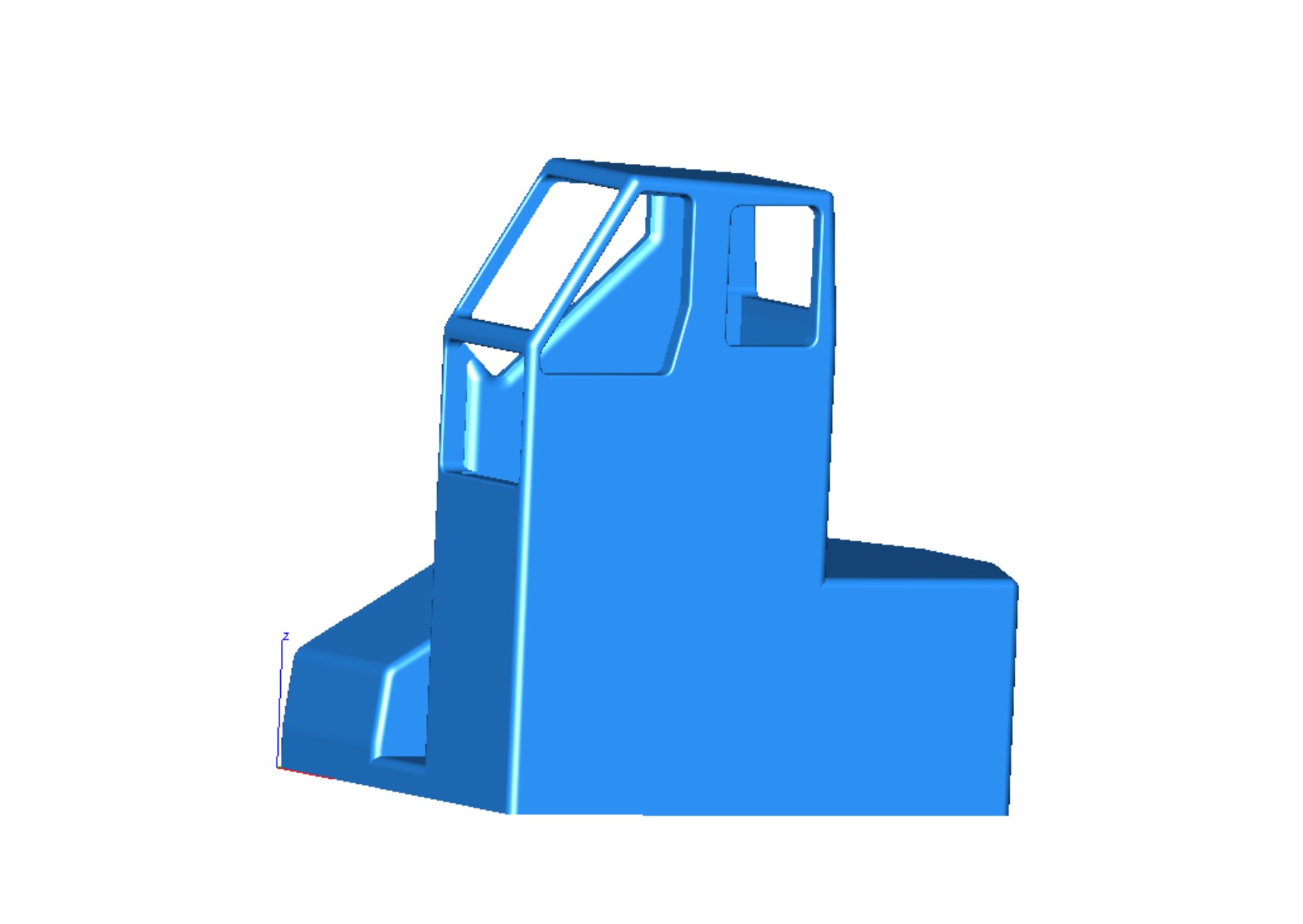

Hier habe ich auf der Basis der Konstruktion mehr Details eingearbeitet, aber das ist zu "fein" geworden, das kommt auf dem Modell nicht so heruas. Auch rechts das Fahrwerk passt so noch nicht. Von DM-Toys habe ich mir Achsen und Räder/Reifen bestellt, obwohl die für N sind, gehen nur die kleinsten Räder mit 4,9mm.

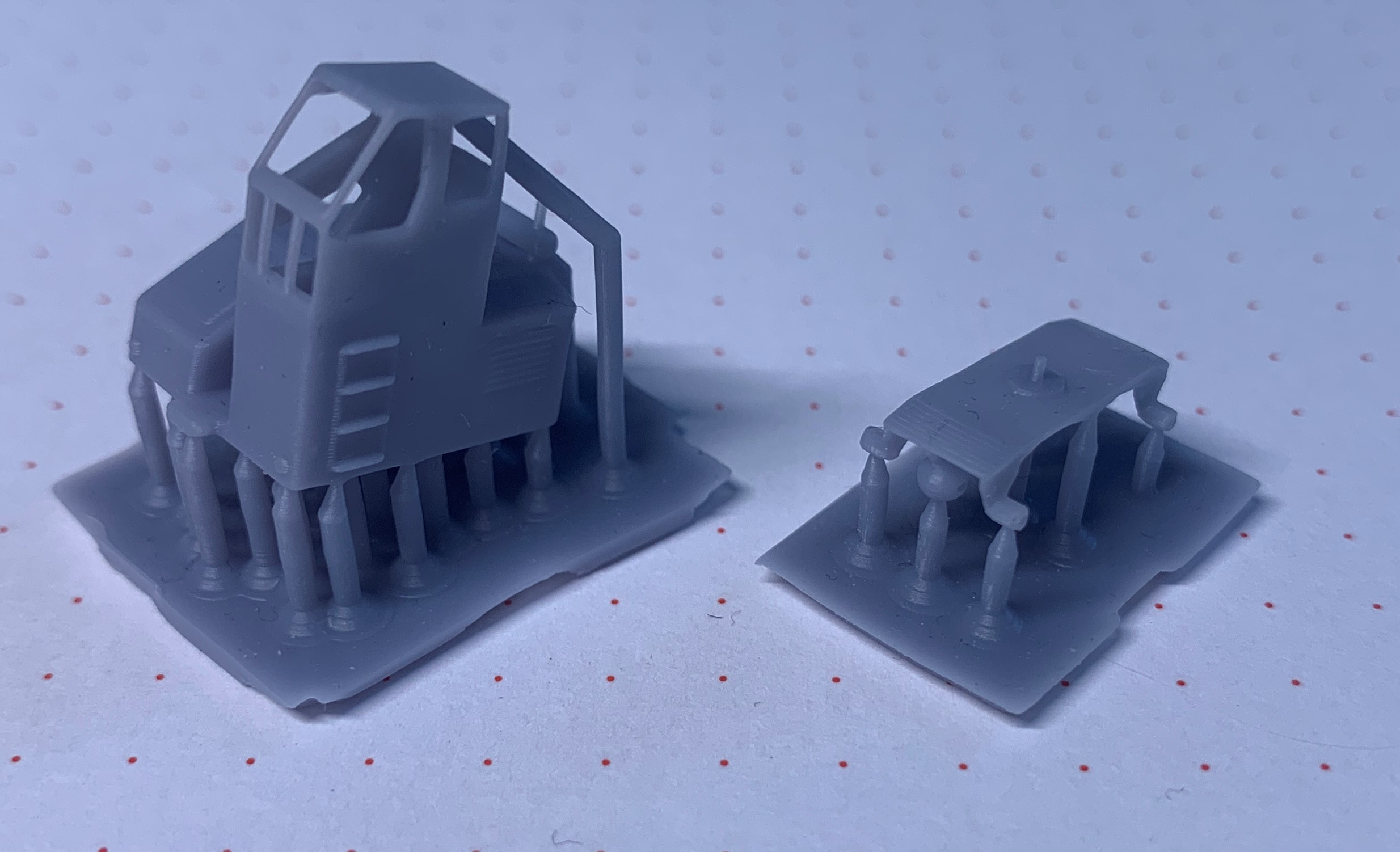

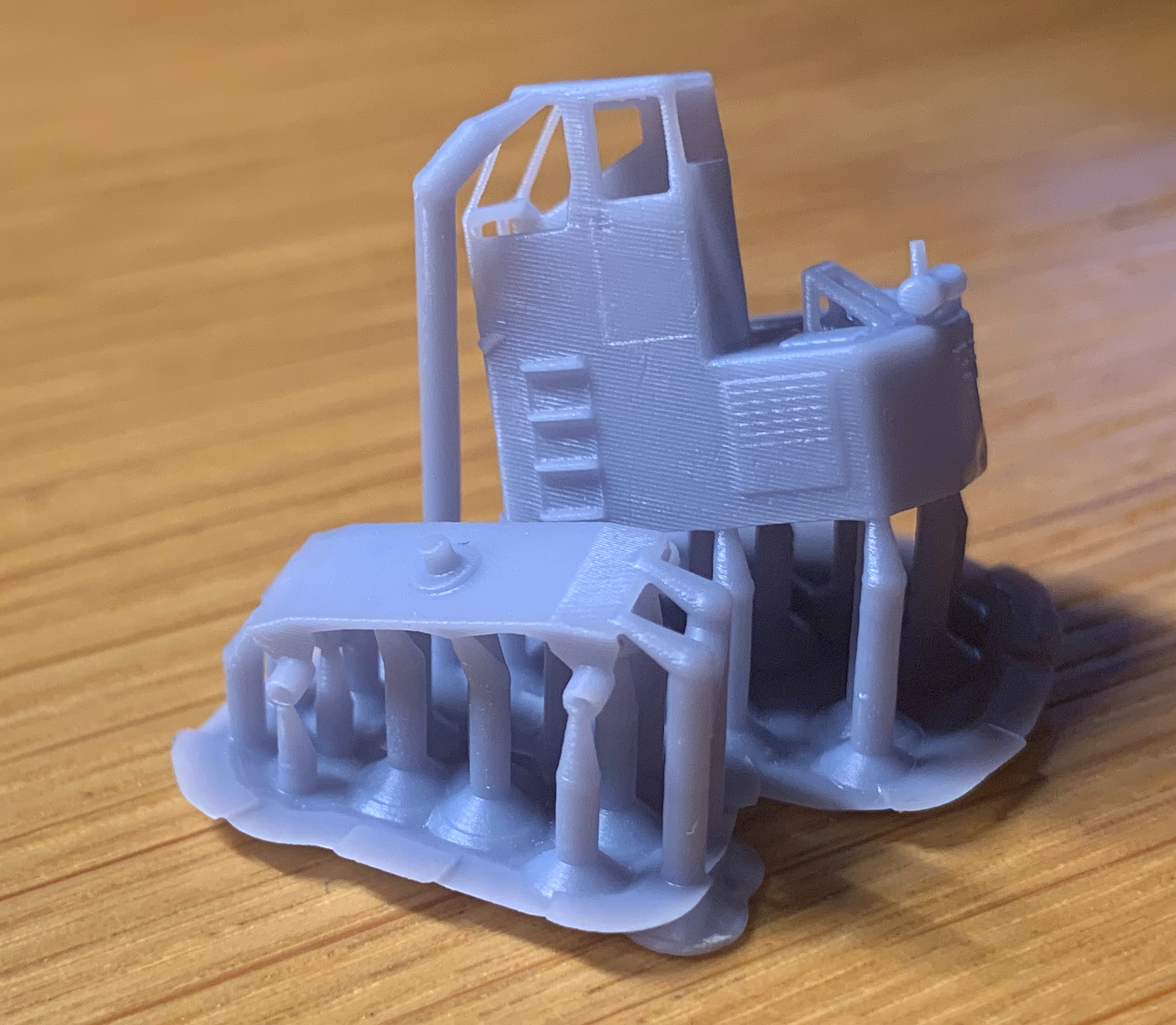

Hier sind noch die Stützgeometrien zu entfernen.

Was hier gut zu erkennen ist, es reicht nicht, das 3D-Modell nur in einer Achse zu kippen, so entstehen noch "Treppchen", das wird dann besser.
Also nochmal … (Druckdauer etwa 80 Minuten, aber das Saubermachen des Drucker und die Nachbehandlung dauern dann nochmal solange ...)

Update 18.04.2021

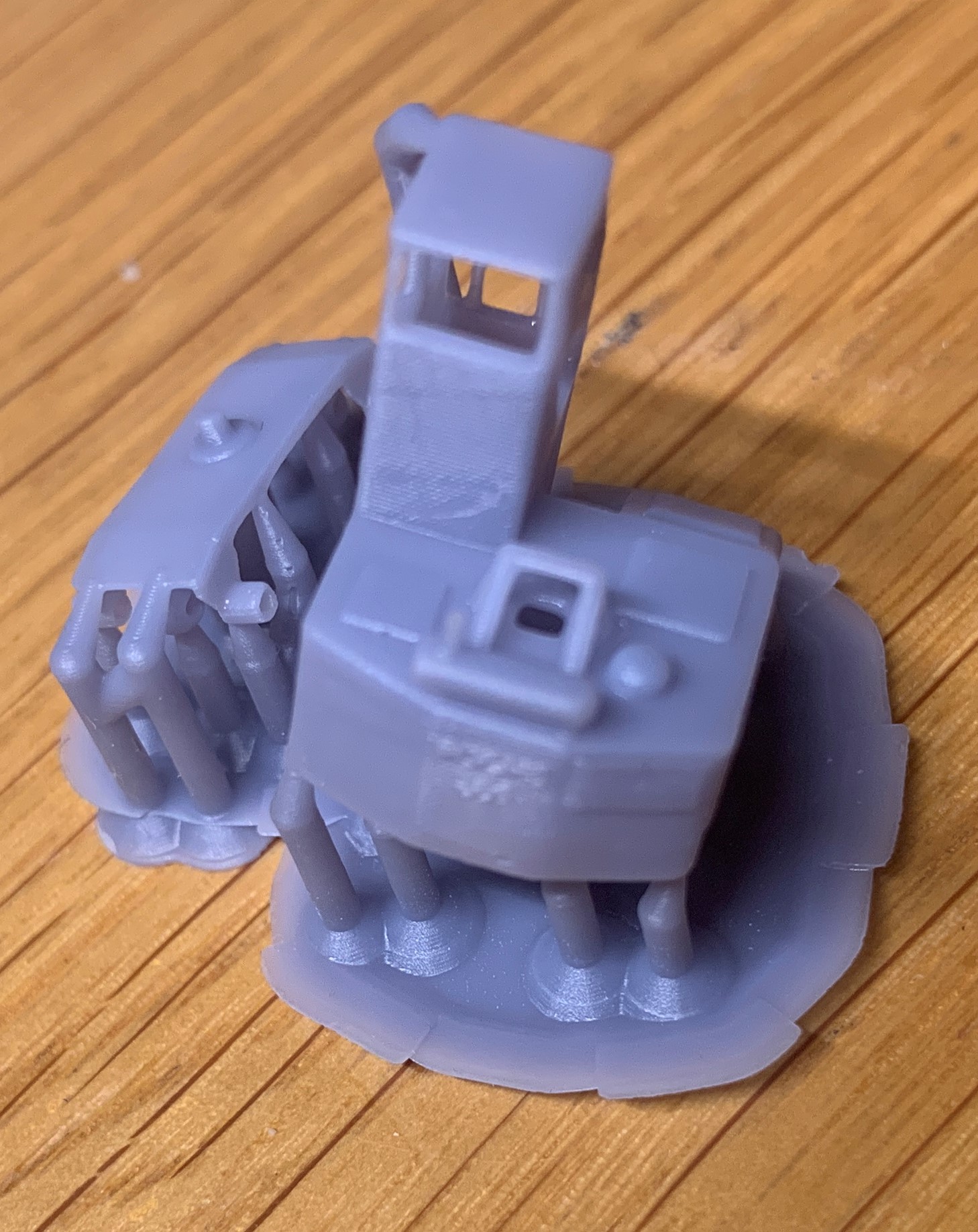

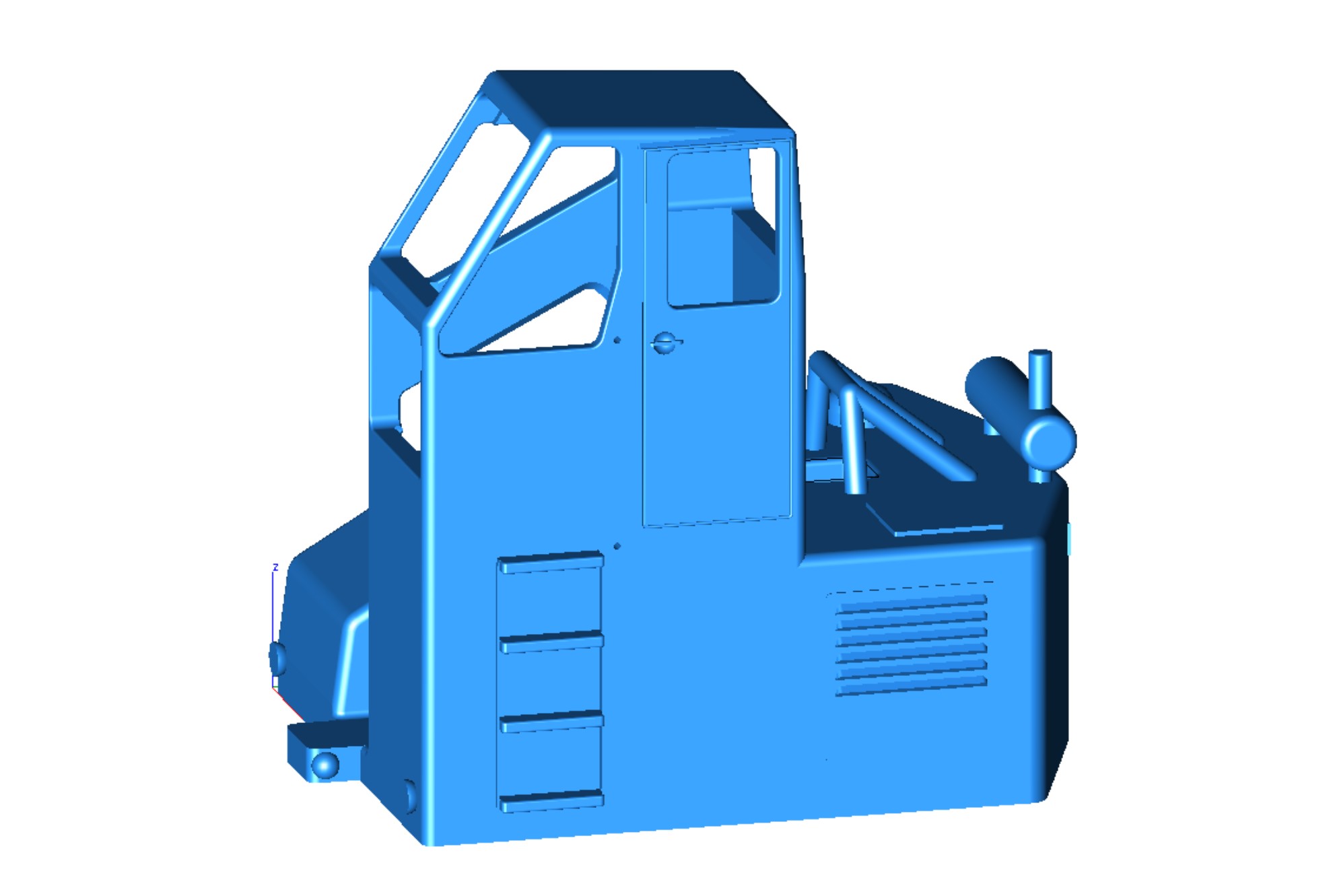

Ich habe die Klappen am Aufbau des Baggers etwas deutlich rausgezogen, die Lüftungsschlitze sind allerdings immer noch nicht gut zu erkennen.

Die Rillen, die hier zu sehen sind, kommen auf dem Foto sehr viel stärker zum Vorschein, als am Modell.

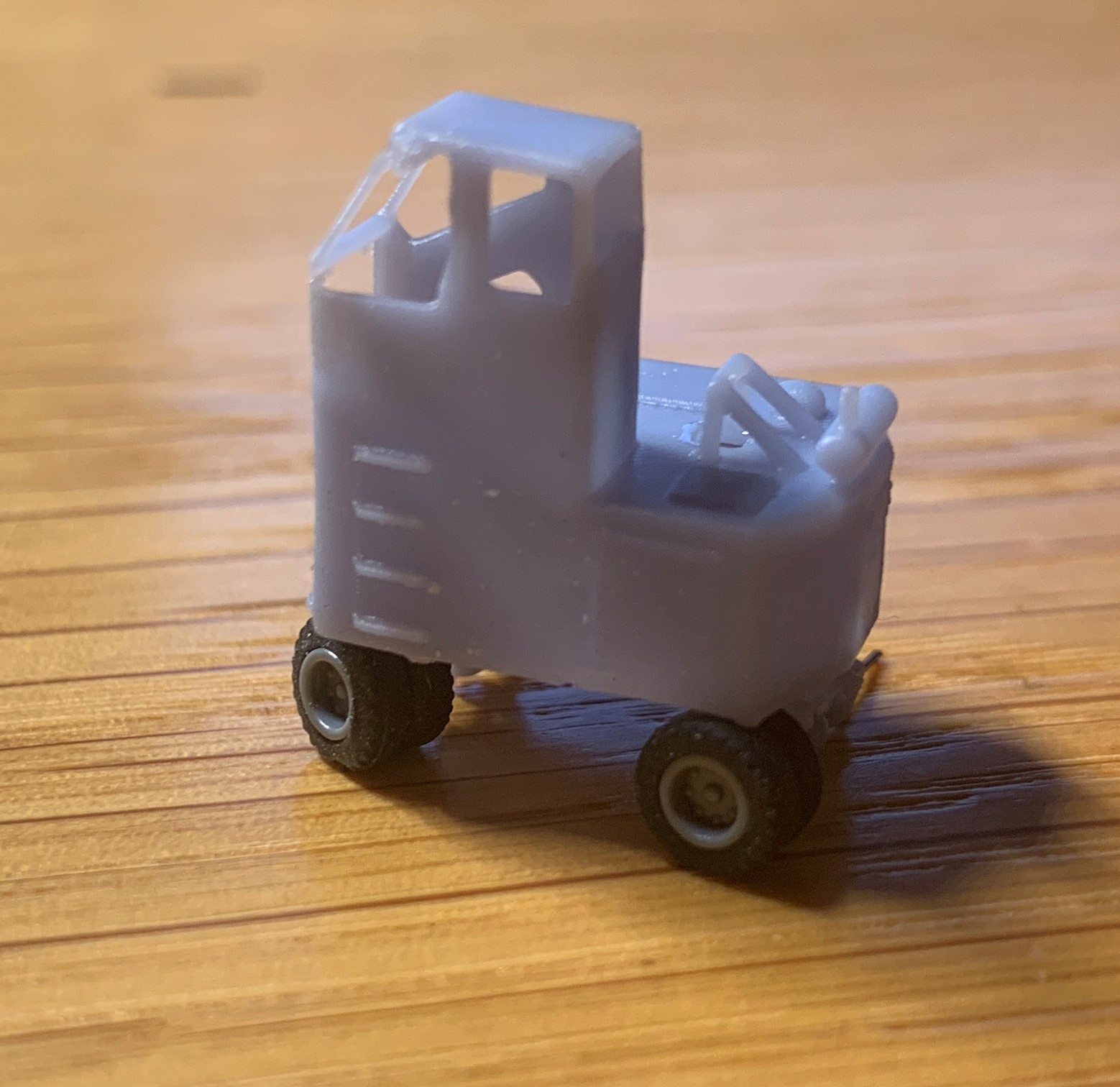

Nicht gut zu erkennen: Die Bohrung für die Achse geht nun durch, auf der Rückwand steht "Fuchs 301" - kommt auf dem Foto nicht zur Geltung

Aufbau und Fahrwerk müssen noch etwas weiter auseinander - das ist zu nah
