Torpedo-Pfannen-Wagen


… aus dem 3D-Drucker


Nein, so einfach geht das nun doch nicht.

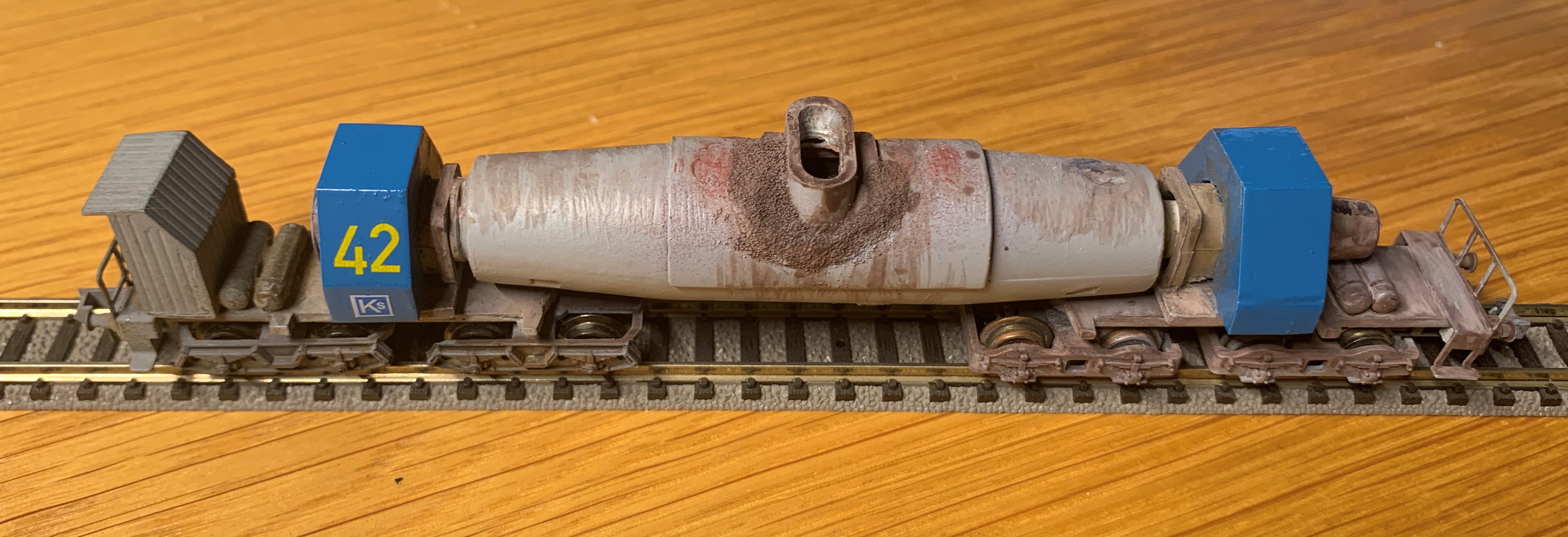

Von Jürgen H. habe ich ein paar selbstgebaute Torpedo-Wagen bekommen, die sind auch im Eigenbau bei Jürgen entstanden. Das hat mich inspiriert, dieses Thema selbst mal anzugehen.



Am Anfag ist das Dreh-Gestell …

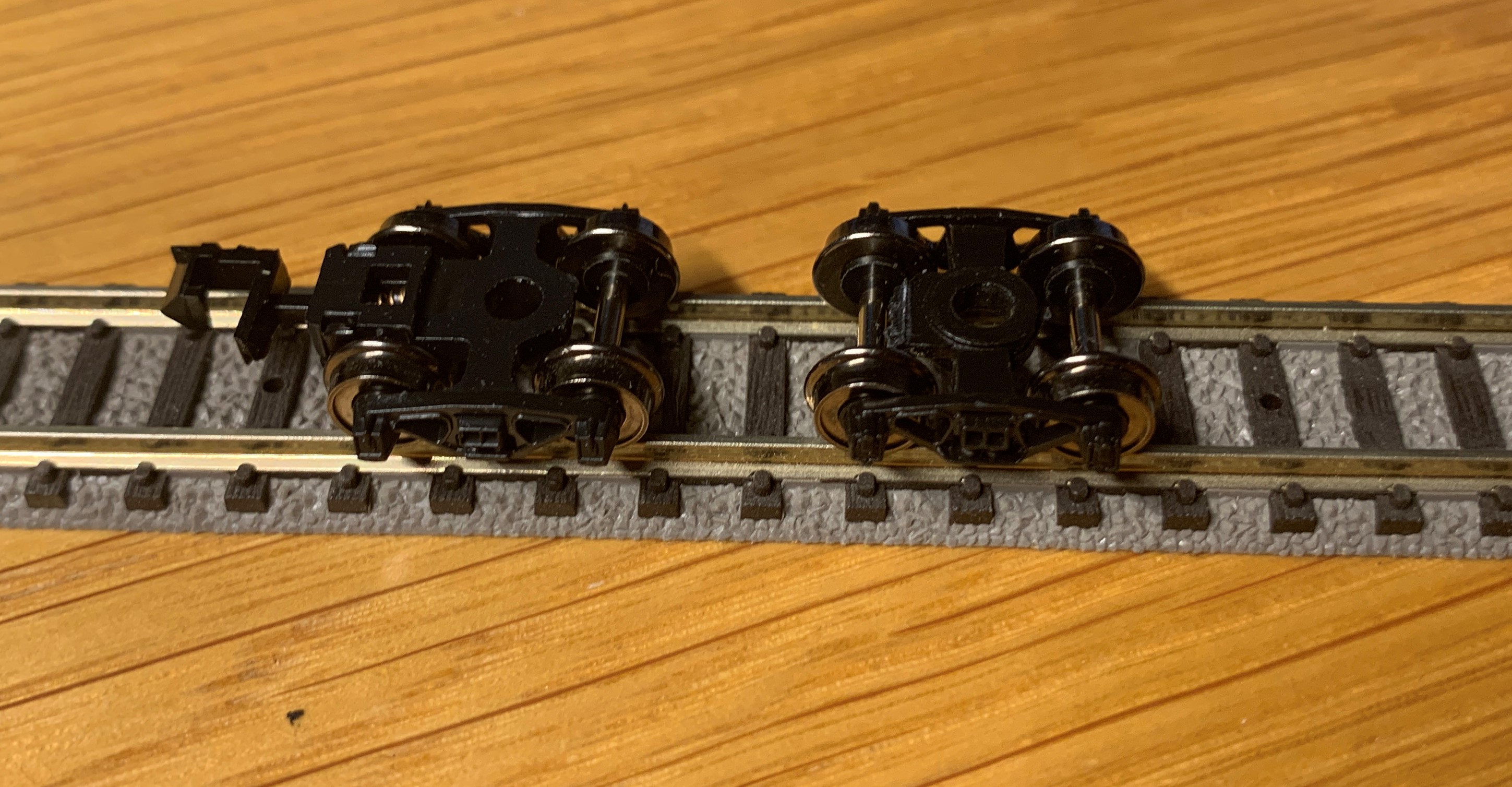

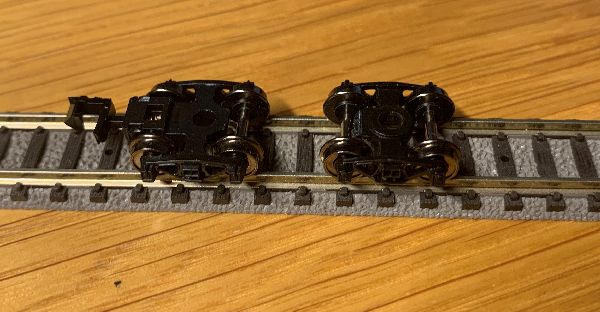

Diese Drehgestelle kann man für wenig Geld im Netz beziehen. Die sind mit Kunststoffachsen ausgestattet, die habe ich gegen Luck-Achsen ausgetauscht.

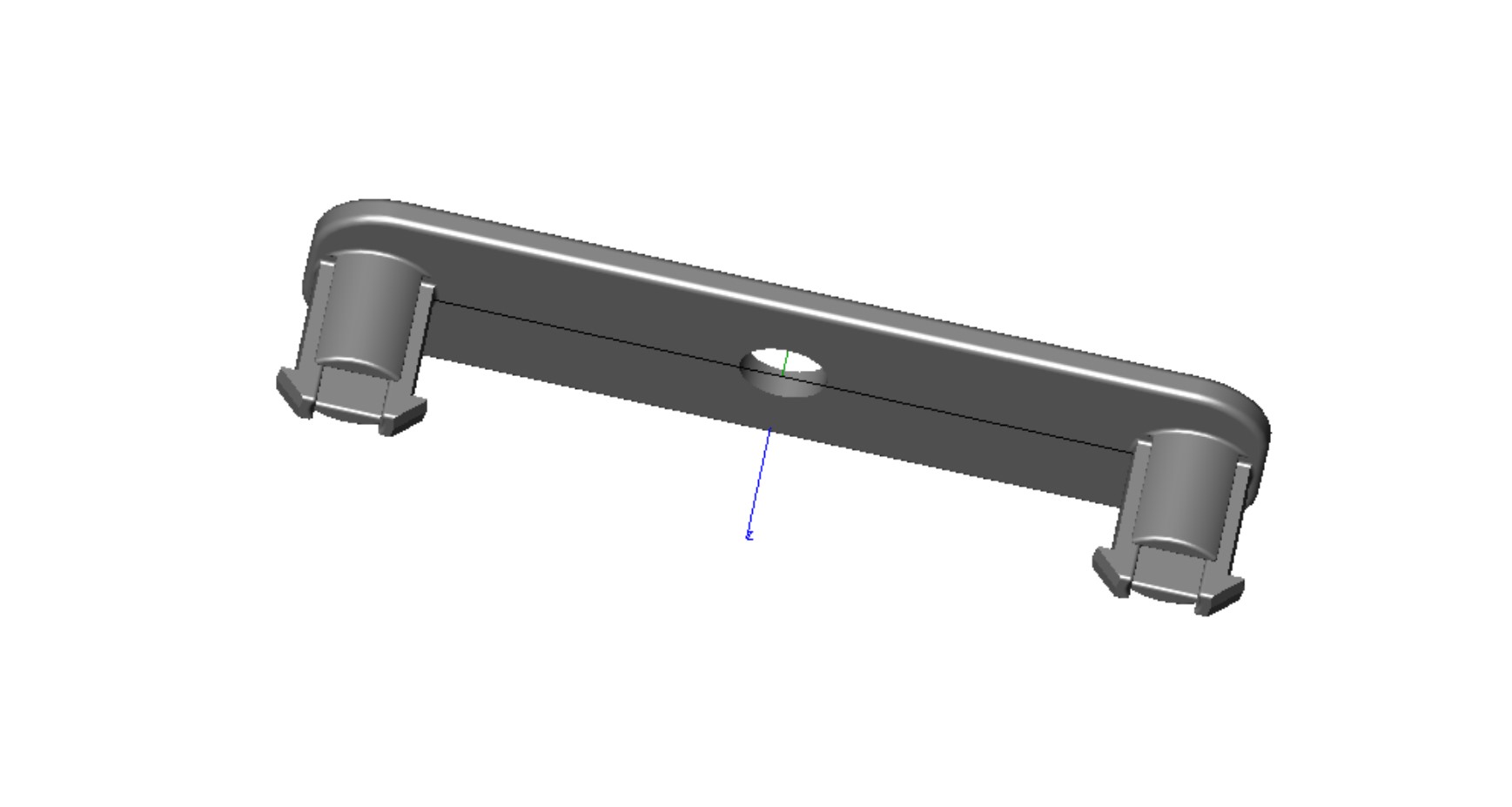

Nun kommt die Drehgestell-Brücke, um diese beiden Drehgestelle zu verbinden. Auf dieser Drehgestellbrücke werden dann noch eine Platform aufkonstruiert, mit Druckbehältern, einem Bremserhäuschen, so wie auch auf dem Wagen von Jürgen.



Werde ich dann mal drucken, ob die Rast-Haken funktionieren


download3D-Daten (obj), mit Windows 3-D-Viewer zu betrachten


Update 18.04.2021

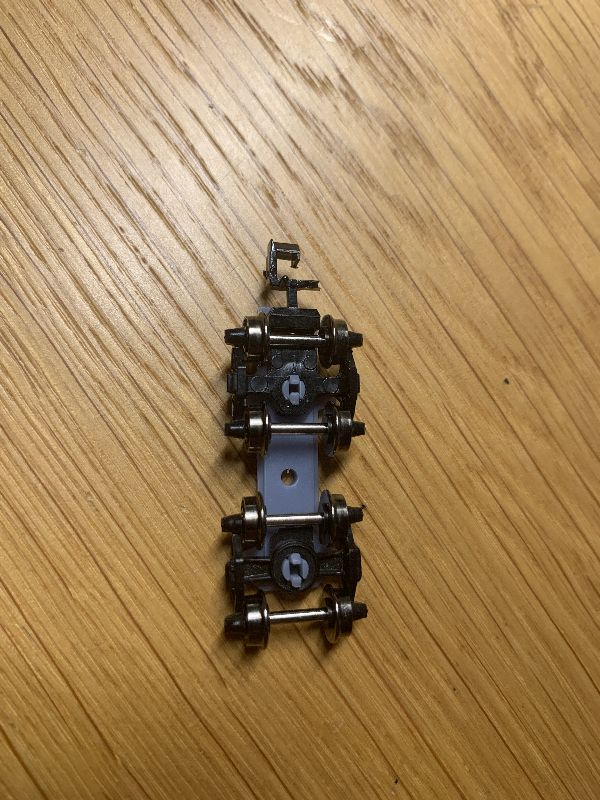

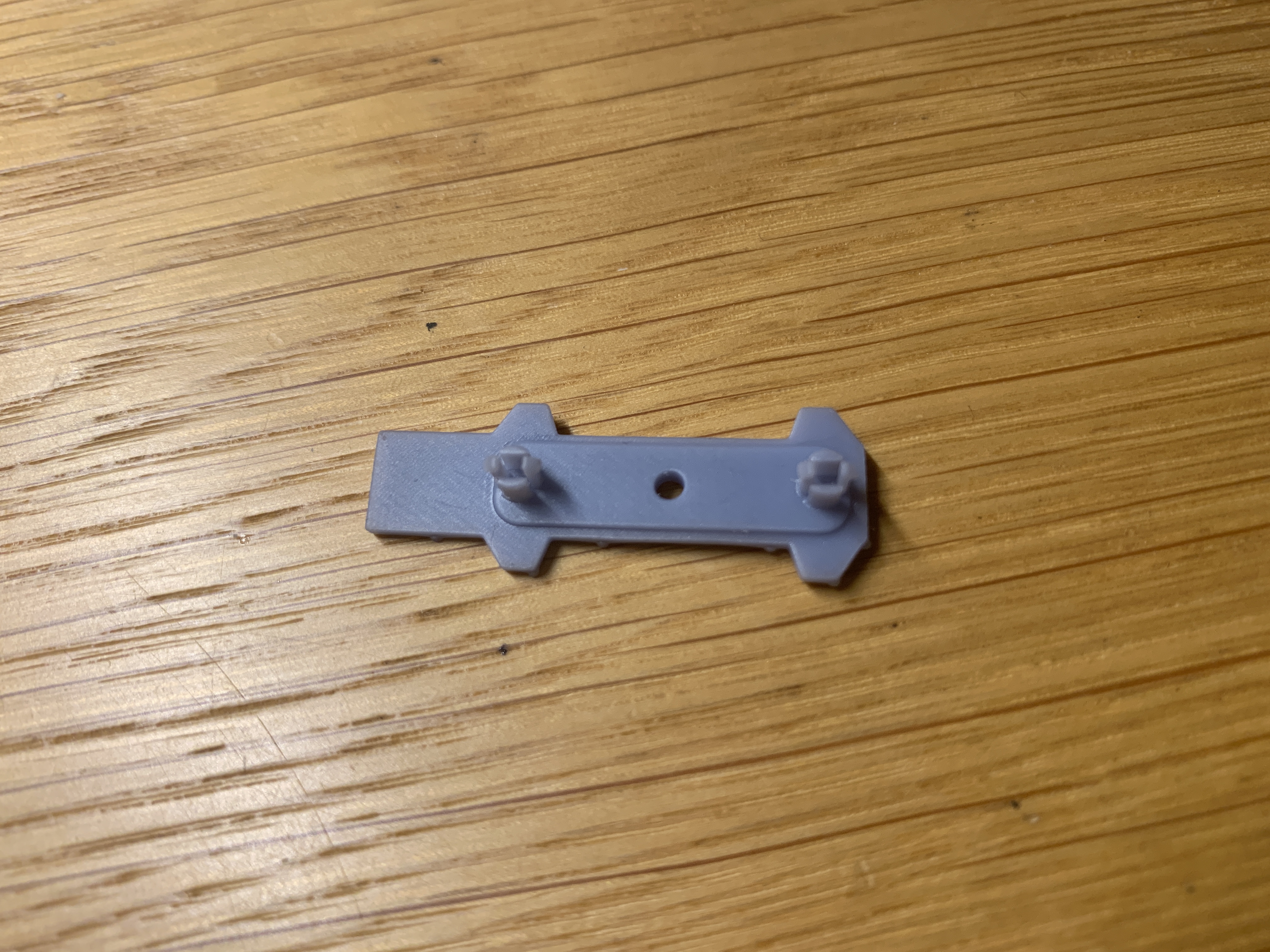

So, hier nun der erste Ausdruck …

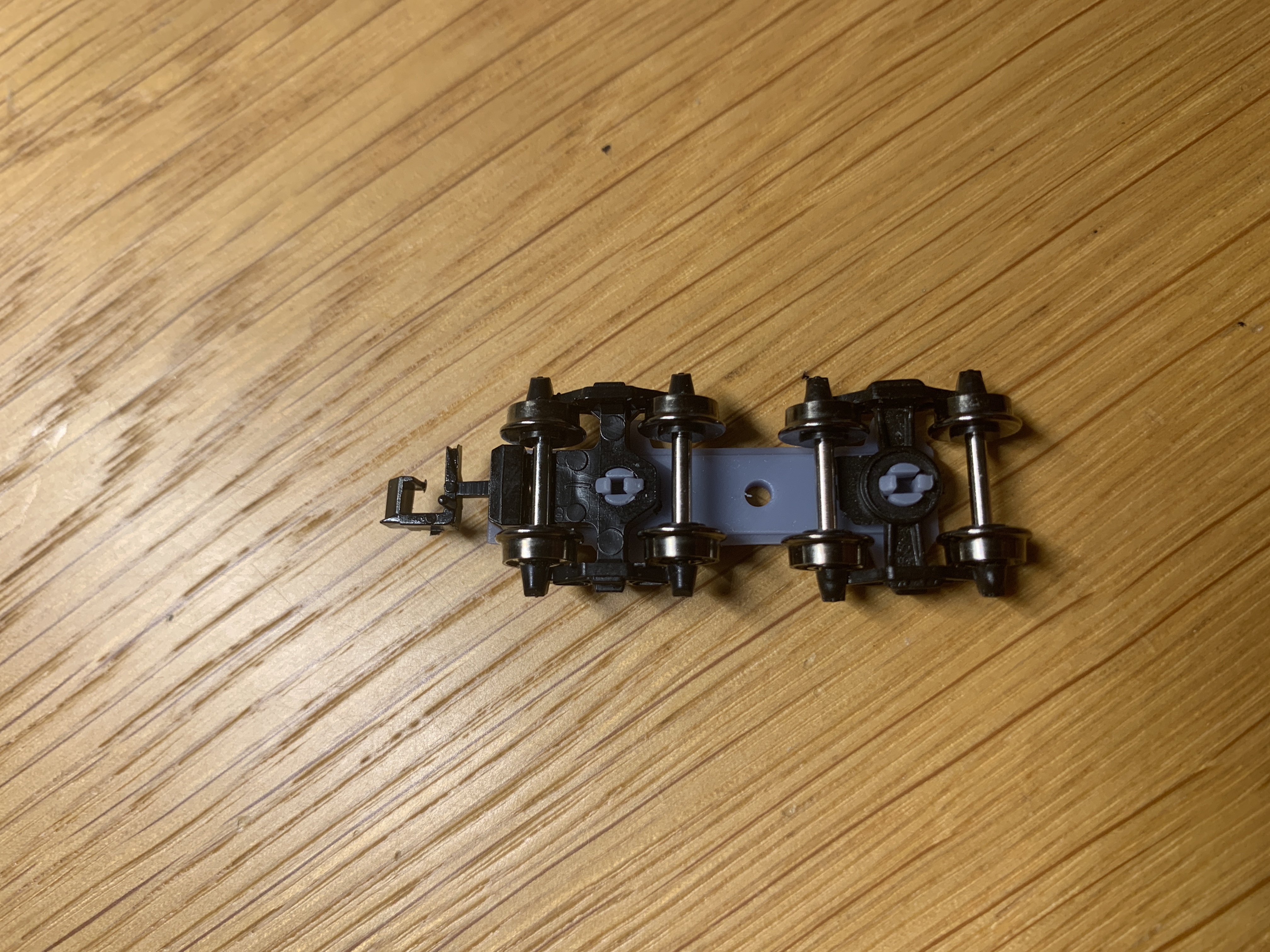

Die Rasthaken funktionieren gut - ein Drehgestell ist etwas schwergängig, das kann aber auch an der Bohrung im Drehgestell liegen.


Der Steg, auf dem die Rasthaken liegen muß noch dicker, die Drehgestelle können sich noch zu wenig frei drehen und kippen.

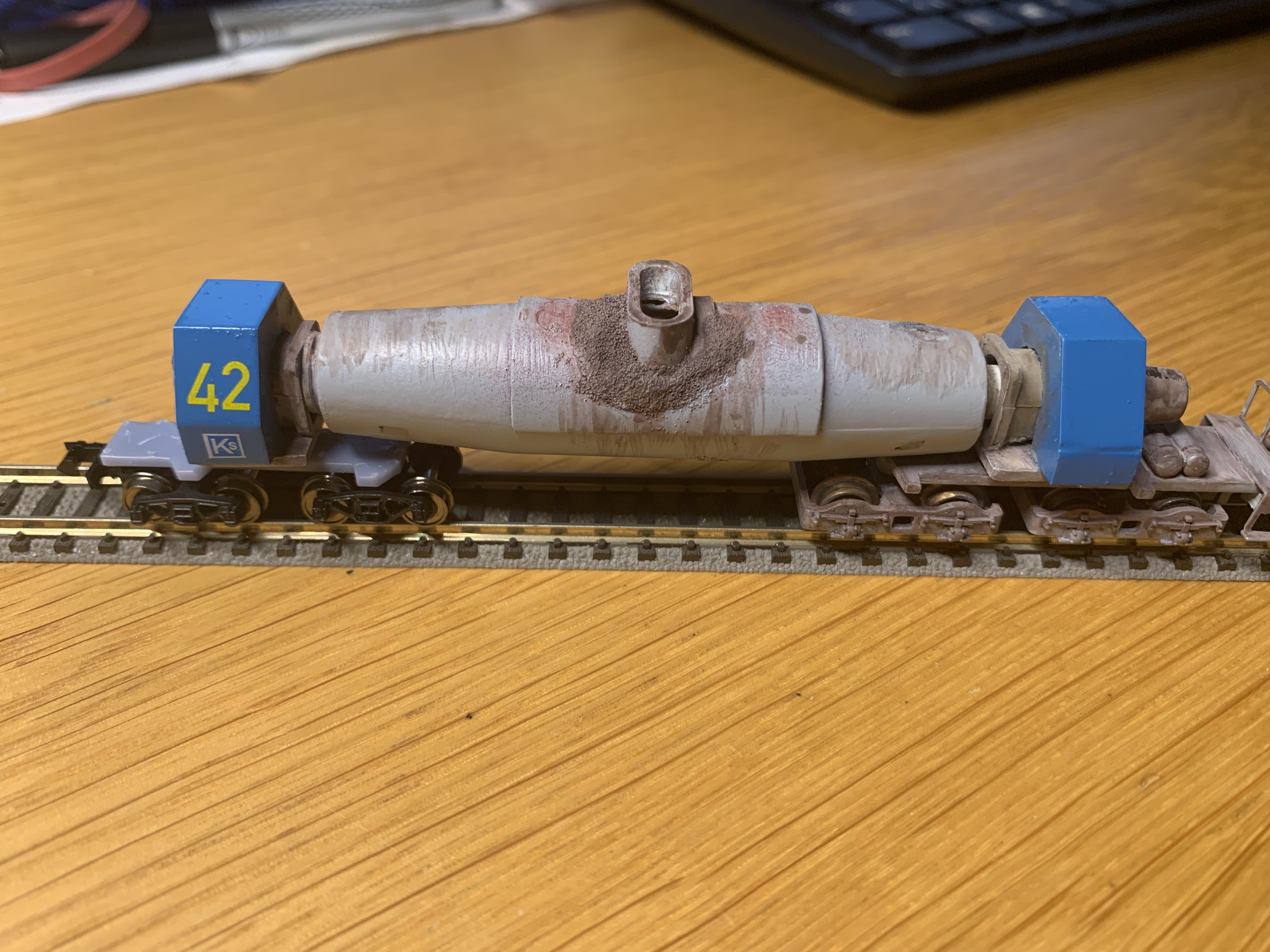

Auch der Zapfen vom Torpedo geht noch zu schwer in die Bohrung der Drehgestellbrücke, das läßt sich ja noch verbessern.
