Dunkelschaltung eines VR, wenn es am Mast eines HS steht

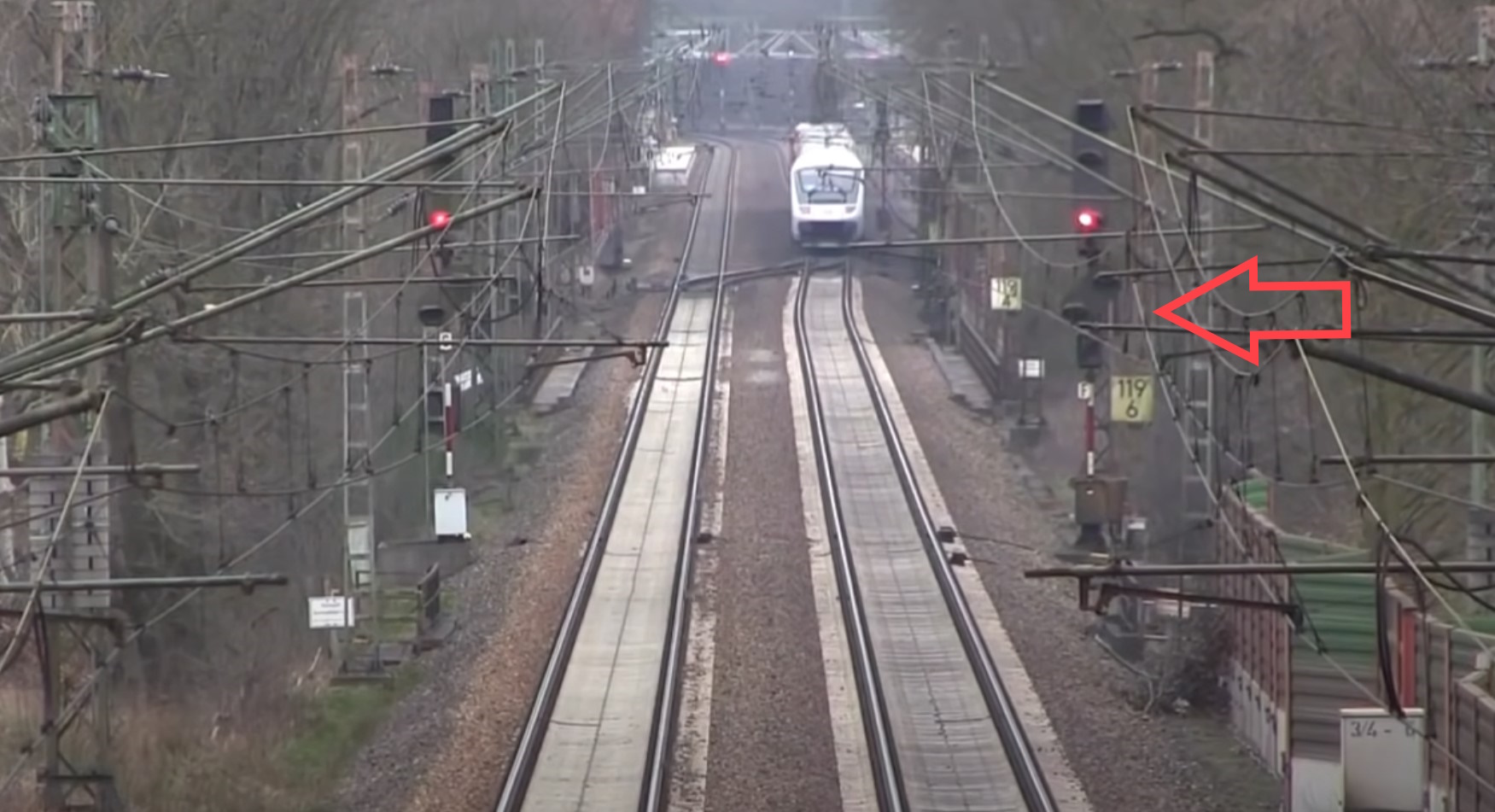

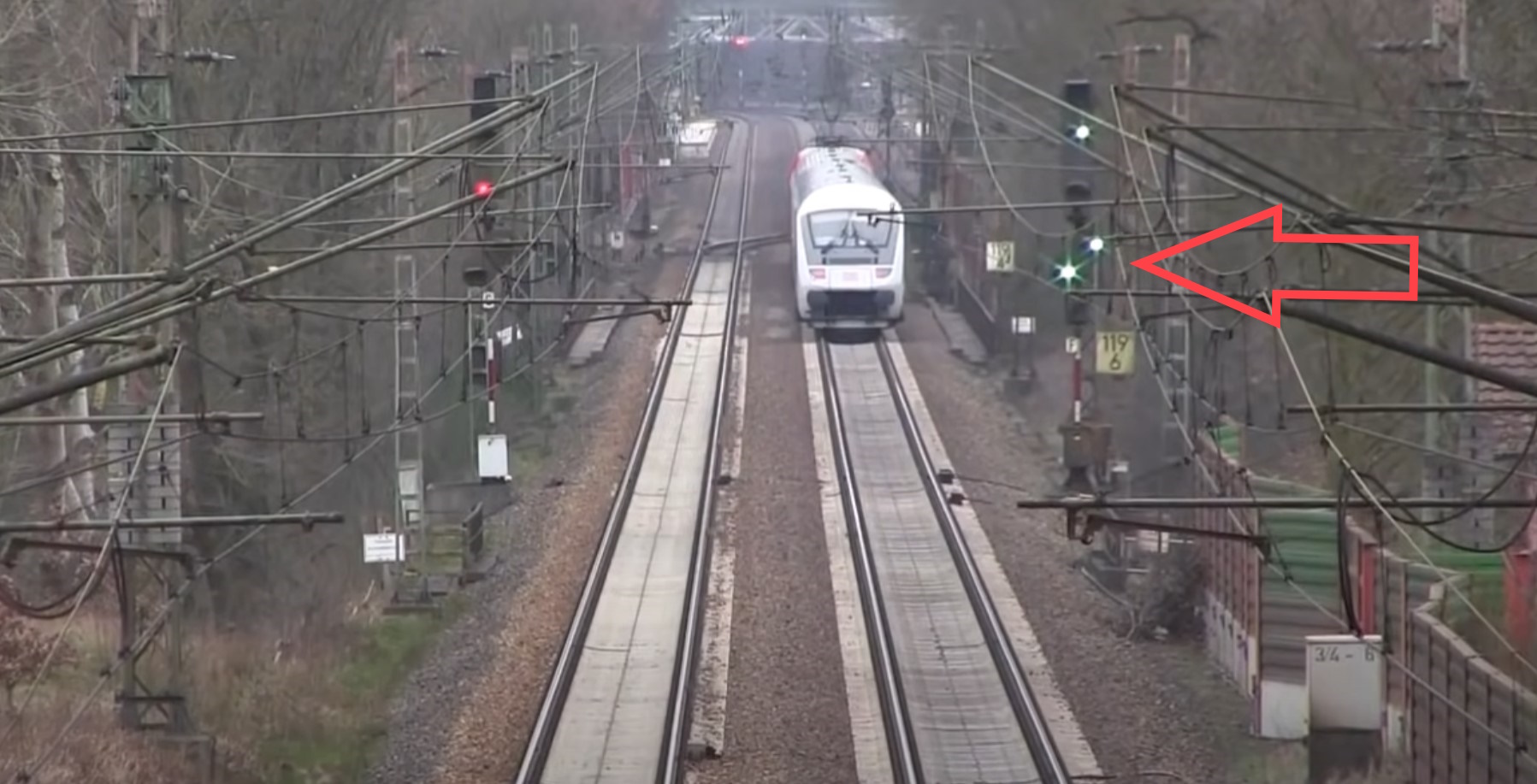

Im Vorbild ist es ebenso, wenn das Hauptsignal Hp0 zeigt, ist das Vorsignal aus. Das nennt man dunkeltastung oder Dunkelschaltung.
Wenn der Zug am Signal vorbei ist, fällt das Hauptsignal auf Hp0 und kurz danach erlischt das Vorsignal am gleichen Mast.
Mit meiner Modellbahn-Steuer-Software war das zwar mit ein paar Tricks möglich, aber die Logik der Fahrstrassen-Abfrage und ob an einem Einfahrtsignal von Hp1/Hp2 auf Hp0 zurückfallen könnte, schaltete dann auch immer kurz das Vorsignal an diesem Mast ein und sofort wieder aus (ca. 0,5 Sec). Das passiert immer dann, wenn in der gültigen Fahrstrasse ein weiteren überwachte Block erreicht wird.
Dann erfolgt wohl wieder diese Abfrage, welches dann zum Aufflackern des Vorsignal führte.
Was macht man nun dagenen?
Man könnte es mit einem Relais machen. An der Leitung der grünen LED mit angeschlossen würde es schließen, wenn Hp1/Hp2 gezeigt werden soll, dann würde über den Schließkontakt die gemeinsame Plus-Leitung des Vorsignal geschlossen werden und das Vorsignal würde dann das zeigen, was gerade gezeigt werden soll.
Ja, die Viessmann-Signale haben ein gemeinsames Plus für jeden Signal-Schirm, die Minus-Leitung wird geschaltet. Somit hat ein Hauptsignal mit Vorsignal zwei getrennte Plusleitungen, für jeden Signal-Schirm eine eigene Plusleitung
Die Freilaufdiode nicht vergessen und schon ist man 1,50€ für das Relais los …
Geht aber auch mit einem PNP-Transistor für 3 Cent, zwei Widerständen und einem kleinen Platinen-Rest - also etwa 6 - 8 Cent …

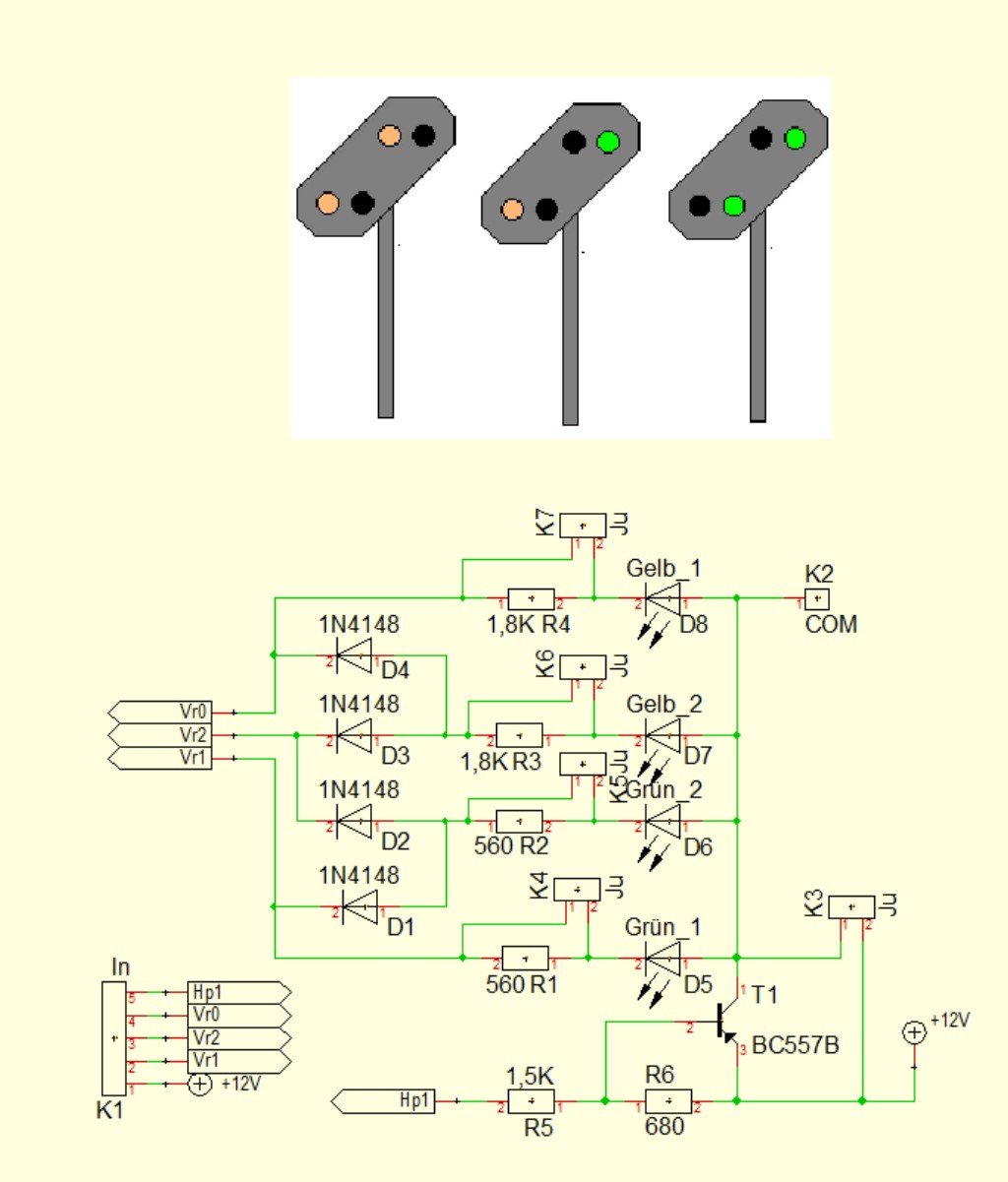

| Schaltplan | Hier der Schaltplan mit den LED's der Signale. |
Ich hatte einen BC557B hier ligen, es würde natürlich auch ein anderer Typ gehen, aber dann muss ggf. der Spannungsteiler (die zwei Widerstände am Emiter des PNP-Transistor) neu berechnet werden.

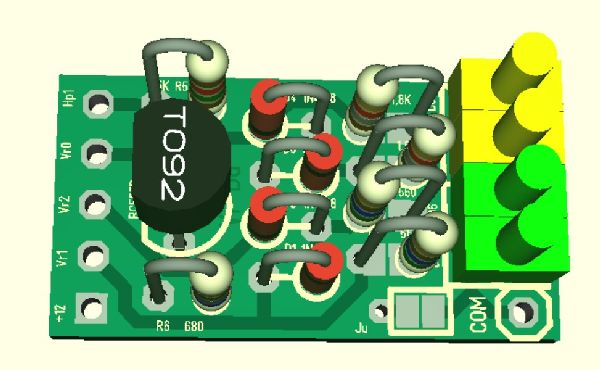

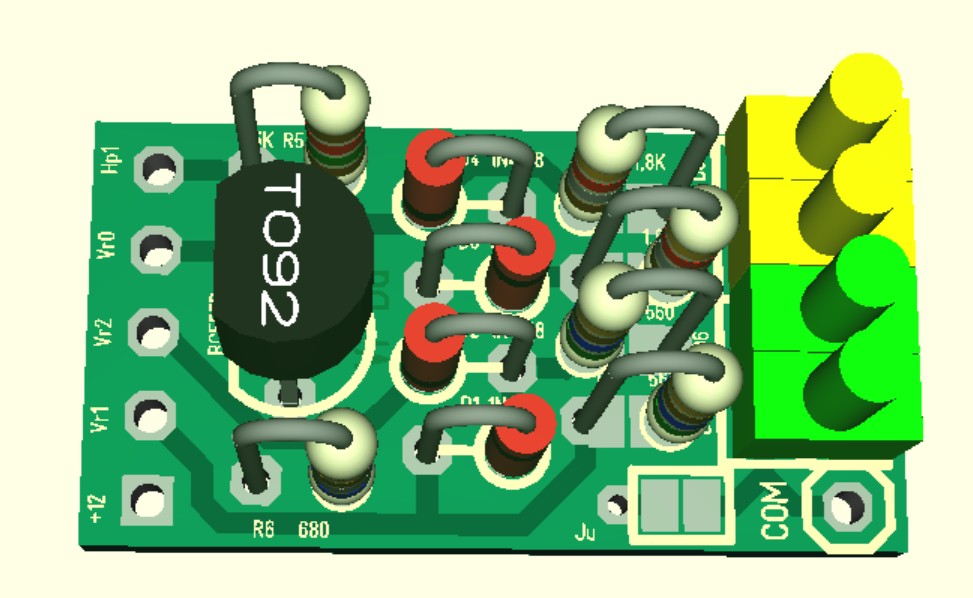

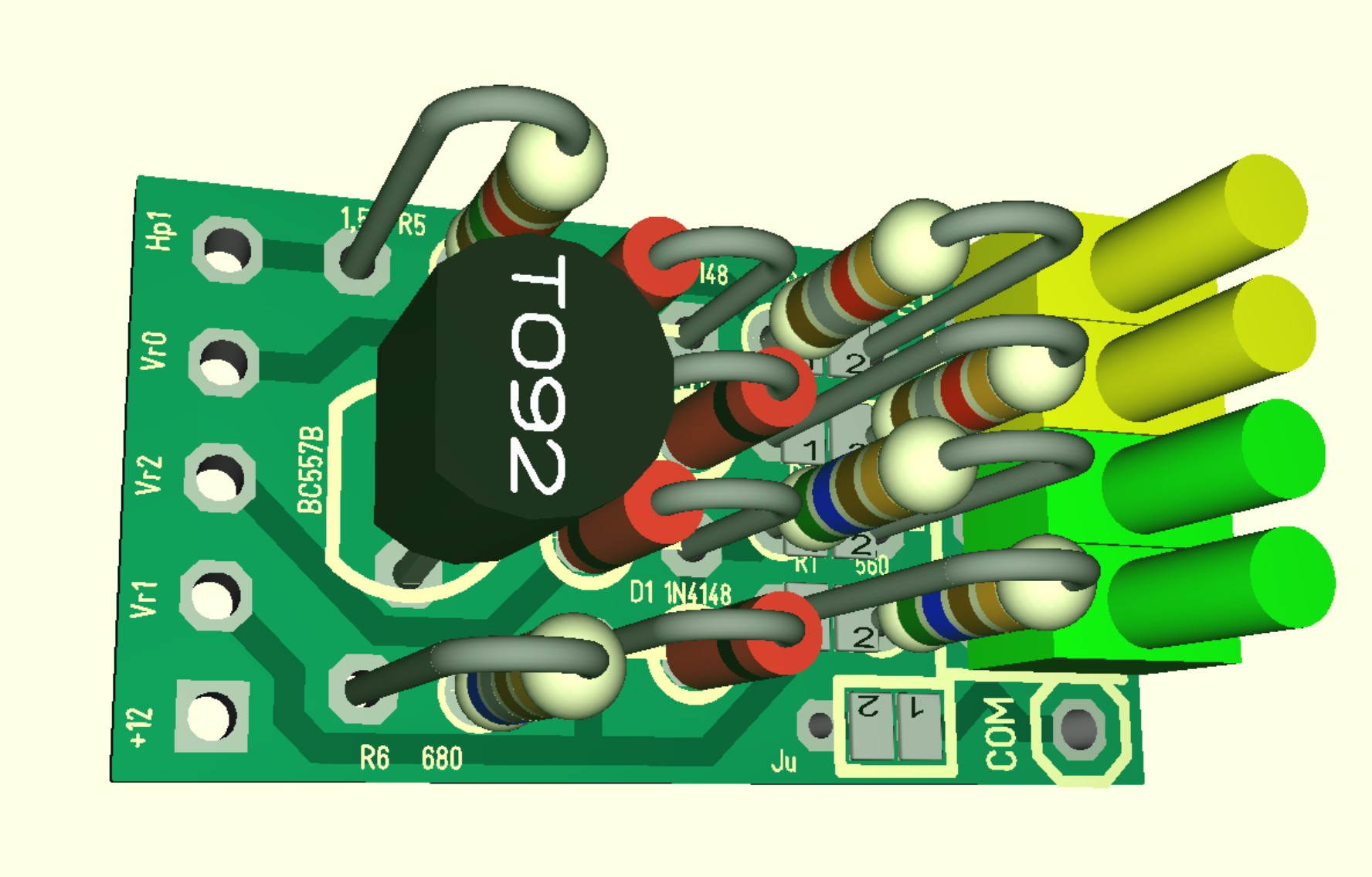

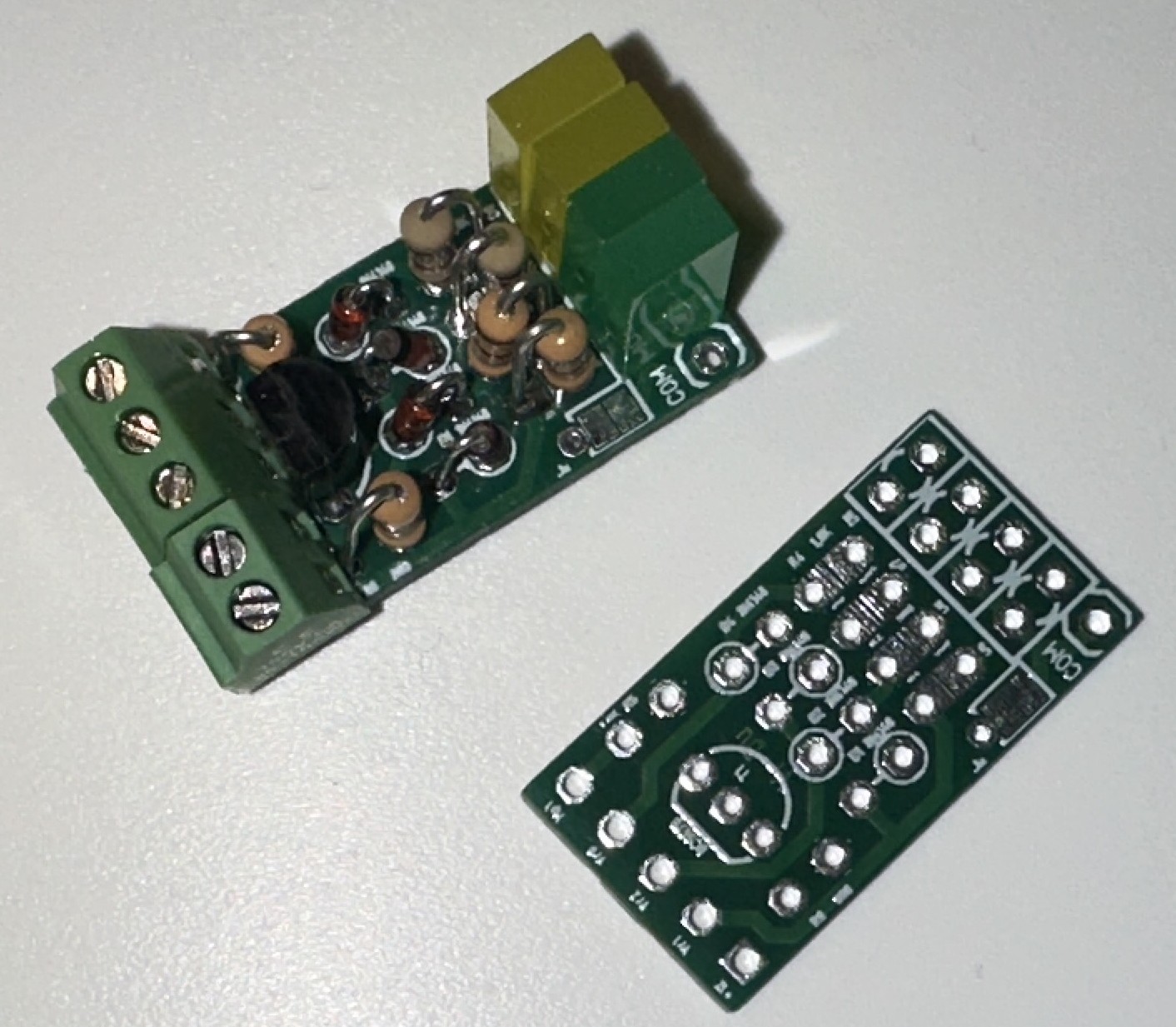

So könnte ein Aufbau auf einer Streifenrasterplatine aussehen. Die Schraubklemmen können auch als Draht ersetzt werden und auf den Ausgang des Decoders bzw. auf eine Lüsterklemme für das Signal angeschlossen werden.
Da ich am Licht-Decoder nicht so viele Ausgänge verbrauchen wollte, also jede LED des jeweiligen Signal an einem eignenen Decoder-Ausgang, habe ich die Signalbilder Hp2 sowie Vr2 mit Dioden 1N4148 so beschaltet, dass ich für jedes Signal-Bild nur einen Ausgang am Decoder benötige.
